DN150碳钢{精}的测试点在哪里？河北美凯管件公司专业生产各种规格型号的燃气管道{精}。

绝缘接头的测试点 {长}

凭借我们多年对绝缘法兰|绝缘接头生产经验，对{精}的测试点有自己独道的见解。 要测量管地电位、管中电流、绝缘接头和套管的电阻，绝缘接头的国家标准，测试点是必不可少的。点位测试点之间的在于间距是1-2KM，并且每5个测试点应设计一个管中电流测试点。在建筑物多的地区，测试点的间隔距离应减小为约0.5KM。在长距离有分支管线的管道上，建议在分支管道起始点上安装管中电流测试点，这样能够控制此管道的电流耗用量。一般在安装绝缘接头前进行管中电流测试点的安装，由此可以确定是否存在导致绝缘接头破坏的内部电解桥接。

一般来讲，采用小的横截面为2mm*2.5mm的铜质NYY-O电缆，利用适宜的方法将电缆连接到管道上，连接处要仔细做上绝缘防腐层。通常电缆连接到地上测试盒中，并用盖板、红砖覆盖并或用电缆警示带。{长}

为便于识别测试点的类型与功能，甚至在没有明显说明的情况下也能识别，建议按照工厂制造标准设计的测试桩。地上测试盒通常安装在带有可锁闭的活门的标志桩里。测量电缆连接到塑料板的端子上。

塑料端子板撞到铸造的箱体里，箱体安置在混凝土柱子里，或者在建筑物较多的地区，把它们装进电缆接线盒，再将接线盒装在墙上。只有在特殊情况下，才需要把地下测试点安装在建筑物较多的地区。在此情况下，这种防水的与地面平齐的测试站可以安置在街道的沥青路面下，天然气管道绝缘接头，务必精心施工并保持测试站环境的干燥。

以上是我厂对绝缘接头的测试点自己的一点看法，如有不同见解欢迎研讨

客户购买时应向厂家提供数据，由厂家设计生产，方可保证使用寿命或质量。{精}，莆田绝缘接头，绝缘法兰属特种管道设备，购买时要选有资质的生产厂家或知名品牌产品，以免造成事故。{长}

20#材质{精}，{精}应具有埋地钢质管道电法腐蚀防护工程所要求的电绝缘性能。

一般要求

1 绝缘接头应具有埋地钢质管道电法腐蚀防护工程所要求的电绝缘性能。

2 绝缘接头应能在输送介质要求的温度、压力下长期可靠地工作，具有足够的强度和密封性能。

3 除特殊情况外，绝缘接头的公称直径应符合GB/T1047标准的规定，公称压力应符合GB/T1048标准的规定。

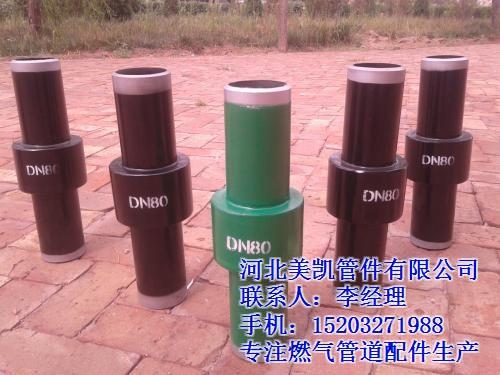

河北美凯管件有限公司{精}是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在{精}的上、下管对接端面间，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上、下管牢固封裹在里 面，形成“密封容器”，从而既保证了良好的绝缘效果，又大大提高了绝缘结构的承压能力。绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。

绝缘强度：2500V 50Hz 1分钟无击穿或起电弧； 绝缘阻值：直流1000V 阻值≥6MΩ； 水压试验压力：设计压力的1.5倍； 气密试验压力：等同设计压力； 无损检测：按照JB4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤； 坡口：采用API5L标准。

{精}焊接的时候焊条电弧焊常用的基本的绝缘接头形式有对接、搭接、角接和T形接。选择接头形式时，主要根据产品的结构，并综合考虑受力条件、加工成本等因素。对接与搭接相比，具有受力简单均匀、节省金属等优点，故应用多。但对接接头对下料尺寸和组装要求比较严格。弧焊的坡口形式应根据焊件结构形式、厚度和技术要求选用，常用的坡口形式有：I形、V形、X形、Y形、双Y形、 U形坡口带钝边等。一般对接接头板厚1—6mm 时，用I 形坡口采用单面焊或双面焊即可保证焊透；板厚≥3mm 时，为了保证焊缝有效厚度或焊透，改善焊缝成形，可加工成Y形、X形、U形等各种形状的坡口。根据设计或工艺需要，在焊件的待焊部位加工成一定几何形状，经装配后构成的沟槽称为坡口。利用机械 (剪切、刨削或车削) 、火焰或电弧(碳弧气刨)等加工坡口的过程称为开坡口。开坡口使电弧能深入坡口底层，保证底层焊透，便于清渣，获得较好的焊缝成形，还能调节焊缝金属中母材和填充金属的比例。在板厚相同时，双面坡口比单面坡口、 焊接变形小，随着板厚增大，这些优点更加突出。但坡口加工较困难，坡口加工费用较高，一般用于较重要的结构。当不同厚度的钢板对接时，应按有关标准和技术文件的要求对厚钢板坡口侧进行削薄处理。接头形式及其尺寸一般随板厚而变化，时还与焊接方法、焊接位置、热输入量。坡口加工方法以及工件材质等有关。坡口形式与尺寸详见国家标准GB／T985—1988《气焊、焊条电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》。
