单轴驱动百叶型烟气挡板为百叶窗式烟气挡板系列之一,采用机械密封加压缩空气密封的双重密封结构，确保100%的密封效果。该产品是在引进国外先进技术并吸取了国内同类型产品设计和运行操作经验的基础上制作而成的。驱动形式可分为手动型和电动型，此图为手动涡轮型。

    单轴驱动百叶型烟气挡板主要用于烟风管道系统中，作完全截断介质用，具有全开及100%全关功能，动作灵活，运行可靠，关闭后，能确保无介质泄露进入烟气挡板后管道内。对于普通介质，可以采用碳钢材料，对于腐蚀性介质，采用镍基合金材料。

烟气挡板门

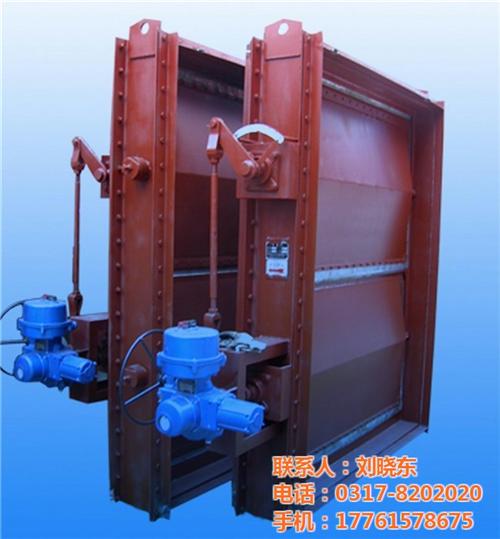

 产品概述 调节挡板风门是火力发电厂锅炉机组烟、风道系统中的重要设备之一，它用于烟、风道系统中调节介质流量，在挡板转动90°行程内的不同开启位置通过不同的介质流量以达到调节流量的目的。在锅炉烟、风系统中作调节一、二次风比例及磨煤机热风温度。一般布置在磨煤机入口前冷热一次风道中，也可用于带微量灰粒的烟道中调节烟气流量，如再循环烟气管路等。 百叶窗式调节挡板风门引进国外技术生产，适用于冷热风道，当挡板在90℃行程内开度变化时，通过管路中的工质流量和压头也相应呈线性改变，风门的线性调节特性优良，运行稳定可靠。 二. 性能特点 1. 调节风门挡板叶片在90°角行程范围内转动，全行程启闭时间通常≤50S（也可根据用户要求选定）。 2. 调节风门结构为百叶窗挡板式结构，外部设计有连杆机构，使数个叶片同时开启或关闭。 3. 挡板叶片采用机翼形结构，刚性好，强度高，阻力小。 4. 数个挡板叶片转动呈“八”形相对方向开启或关闭，开度和流量呈线性调节。 5. 调节风门的驱动方式通常为电动驱动方式。阀门电动装置与风门的安装形式分为：直联式、曲柄支座（就地或远方）二种安装方式。 6. 阀门电动装置通常选用机电一体化产品，带4-20mA模拟量输入、输出迅号，并具有力矩保护和限位开关，可就地或远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。 7. 调节风门与管道的连接方式：法兰、螺栓连接；法兰焊连接或管道直接插入式焊接三种连接方式。 三. 技术参数 1. 产品型号：TG-W×H×L； 2. 适用介质：冷、热风、烟气或含粉乏气； 3. 设计耐温：≤400℃； 4. 设计承压能力：0.35MPa; 5. 调节性能：开度和流量呈线性调节； 6. 驱动方式：通常为电动执行机构； 7. 电源和控制要求：可由用户选定。 四. 供货范围 包括风门本体、电动执行机构和其它附件。

沧州中维管件制造有限公司，位于中国管道装备基地--盐山县，现有职工100余人，专业技术人员12人，其中高级工程技术人员1人，中级工程技术人员5人，拥有各类设备、专机、自动线60多台套，厂房占地面积达5000平方米，固定资产3200万元。

     我公司可制造各种型号的圆形波纹膨胀节、矩形波纹膨胀节、非金属膨胀节、套筒补偿器，各种接头型式的不锈钢金属软管以及各种管道滑动支座等系列产品。我公司技术力量雄厚、设备精良、具有理化分析、超声波探伤、磁粉探伤、X射线探伤、拉力试验、疲劳试验，并辅以微机自动分析等先进的检测手段。公司追求“团结、拼搏、进取、高效”的企业精神，贯彻“以人为本、内抓管理、外拓市场”的经营观念，已建立健全起—整套完整的质量保证体系和现代化的管理模式，产品畅销全国二十八个省、市、自治区。产品广泛适用于电力、航空、航天、石油、化工、冶金、建材、食品、热力、煤气等行业，深受客户的好评和青睐，有着良好的声誉和形象。

     我公司制造的系列产品，设计计算参照美国膨胀节制造商协会标准《EJMA》，严格按GB／T12777—2008《金属波纹管膨胀节通用技术条件》标准中的技术规范，采用计算机进行辅助优化设计。公司生产的波纹补偿器系列产品公称通径从①32mm一①12000mm，可满足矩形的任意截面尺寸设计制造，工作压力从“真空”到10Mpa，设计温度-196℃～750℃（若采用特殊隔温措施后可达到1300℃），能够满足国内各类工程的需求。

         公司波纹膨胀节型式：

     通用型、轴向型、角向型、万向型、三向型、大拉杆横向型、直管压力平衡型、曲管压力平衡型、外压式轴向型、直管旁通外压式压力平衡型、减振型、直埋型、全埋型、煤粉型、厚壁波纹管等系列标准产品，以及按用户要求设计制造的非标产品。

公司非金属膨胀节圈带材料：

     高温硫化硅橡胶、硅酸铝玻璃纤维布、无碱玻璃纤维布、特种工业用帆布、镍丝石棉布、铝箔石棉布、不锈钢丝网、聚四氟乙烯玻璃布、硅酸铝纤维等复合材料。

     常用波纹管材料：

     sus304  sus304L  sus316  sus316L  sus321  B315  1Crl8Ni9TiFN2等。

     内衬聚四氟乙烯补偿器的内衬波纹管材料：

     聚四氟乙烯、防氯离子腐蚀的补偿器涂料、SEBF和SLF复合高分子涂料等。
