地热辐射采暖结构

自下而上的各层结构分别是：

(1）、混凝土层：钢筋混凝土楼板。

(2）、隔热层：聚苯乙烯发泡板（XPS板），用来隔绝热量向下传递（也有采用泡沫混凝土）；上敷反射膜（无纺布基铝箔材料），阻止向下辐射传热。

(3）、钢丝网：固定地热管线，均匀辐射热量，避免局部温度过高。水暖一般采用蘑菇板固定。

(4）、地热管线：分为地暖管材（水热，一般为PE-RT、PE-X或PB）或者发热材料（电热，一般为电缆或电热膜）两种不同的供热方式。

(5）、填充层：采用豆石混凝土浇制，起到均热蓄热作用。

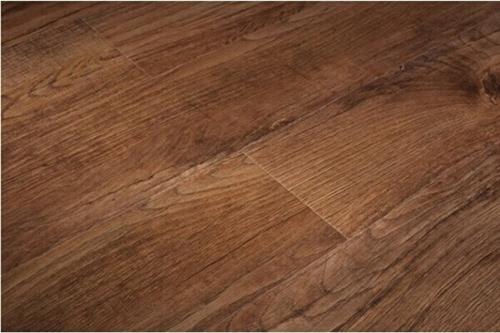

(6）、铺地材料及防潮材料：比如木地板和瓷砖等。

4、层高影响：

水暖系统：保温层2cm+盘管2cm+混凝土层5cm=9cm

发热电缆：保温层2cm+混凝土层5cm=7cm

干式地暖：干式地暖模块3.5cm=3.5cm

5、使用能耗：

水暖系统：尽管天然气热值高于电，但由于锅炉本身的热损耗极大，因此水暖的实际使用能耗很高。经验数值：100 m2每月1800元以上（含生活热水）。但是水暖可以与太阳能或空气能结合，是国家支持的节能采暖方式。如果与地源热泵系统结合，则运行费用比传统空调还要低。

发热电缆：电能耗高，发热电缆所固有的线损率很难低于20%，加上系统的损耗和为防止开裂所加厚的混凝土层吸收的热量，其使用中实际电-热转换率很难高于70%。经验数值：100 m2房间每月1500元以上（上海地区实例）。
