缠绕式提升机

单绳缠绕式提升机 根据卷筒数目可分为单卷筒和双卷筒两种：①单卷筒提升机，一般作单钩提升。钢丝绳的一端固定在卷筒上，另一端绕过天轮与提升容器相连；卷筒转动时，钢丝绳向卷筒上缠绕或放出，带动提升容器升降。②双卷筒提升机，作双钩提升。两根钢丝绳各固定在一个卷筒上,分别从卷筒上、下方引出,卷筒转动时，一个提升容器上升，另一个容器下降。缠绕式提升机按卷筒的外形又分为等直径提升机和变直径提升机两种。等直径卷筒的结构简单，制造容易，价格低，得到普遍应用。深井提升时，由于两侧钢丝绳长度变化大，力矩很不平衡。早期采用变直径提升机（圆柱圆锥形卷筒），现多采用尾绳平衡。

缠绕式提升机的主要部件有主轴、卷筒、主轴承、调绳离合器、

减速器、深度指示器和制动器等。双卷筒提升机的卷筒与主轴固接者称固定卷筒，经调绳离合器与主轴相连者称活动卷筒。中国制造的卷筒直径为 2～5m。随着矿井深度和产量的加大，钢丝绳的长度和直径相应增加。因而卷筒的直径和宽度也要增大，故不适用于深井提升。 多绳缠绕式提升机 提升机在超深井运行中，尾绳悬垂长度变化大，提升钢丝绳承受很大交变应力，影响钢丝绳寿命；尾绳在井筒中还易扭转，妨碍工作。20世纪 50年代末，英国人布雷尔（Blair）设计了一台直径3.2m双绳多层缠绕式提升机(又称布雷尔式提升机)，提升高度1580～2349m，一次提升量10～20t。

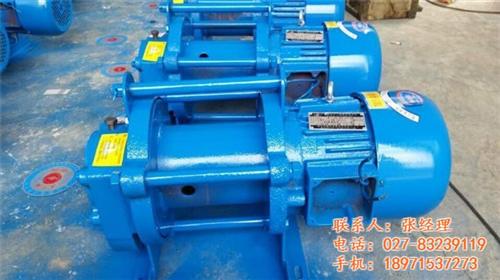

电动提升机是通过改变势能进行运输的设备，具有功率大、提升能力强的特点。电动提升机主要由动力装置和支架两部分组成。

动力装置由电动机，设计有断电即制动的机构，电机还装有热敏开关，可防止电机过热而烧毁；减速机为两级齿轮减速，固连于电机；离合器、制动器与绳筒装为一体，但离合器处于脱离状态时，可实现快速下降，操作制动器可控制下降速度以避免发生冲击。动力装置外壳正面所开的圆孔可用来安装吃风机，用户可根据需要配备吹风机进行强制冷却。壳体自身带有工具箱，内装有离合器手柄、带制动柄的专用扳手、千斤螺母垫圈、杆顶帽、按钮启动器、行程开关、电线和说明书等。

支架部分由螺杆，千斤螺母及立杆构成的主杆和转动臂组成。转动臂可在主杆上转动360度，在臂端设有行程开关以防操作失误或按钮失灵而造成的起吊过位事故。

操作按钮启动器实现电机正反转可将钢丝绳卷绕、放开，并通过支架部分滑轮起吊，下放物件来完成吊运作业。

提升机、电动提升机往往发生很多无可预料的意外下面介绍一下·注意事项避免类似事件发生。

在起吊时不可以斜拉、斜吊超重物品（不要超载使用也不要在不清楚吊装物体重量时使用提升机。）以免发生危险。在起吊时，一定要确保提升机绳筒上至少保留3圈钢丝绳，防止钢丝绳受力过大从绳筒上脱落。 要定期维护保养提升机固定部位、定期检查提升机的安装是否牢固。 　在提升机起吊重物时严禁任何人站在吊重物的下方以防砸到人或出现突发状况造成人员伤亡。  对钢丝绳进行操作时，请加强防护措施（加厚手套），请不要让钢丝绳从你手中滑过，以免造成滑伤或扎伤对本人造成危害。 　提升机不得用于其它事项的工作（运载人，或做为电梯提升工具）。
