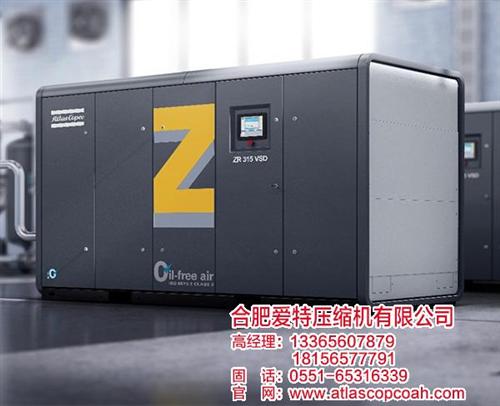

螺杆式压缩机原理

　　螺杆式压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子，两转子都有几个凹形齿，两者互相反向旋转。转子之间和机壳与转子之间的间隙仅为5～10丝，主转子（又称阳转子或凸转子），通过由发动机或电动机驱动(多数为电动机驱动)，另一转子（又称阴转子或凹转子）是由主转子通过喷油形成的油膜进行驱动，或由主转子端和凹转子端的同步齿轮驱动。所以驱动中没有金属接触（理论上）。

　　转子的长度和直径决定压缩机排气量（流量）和排气压力，转子越长，压力越高；转子直径越大，流量越大。

　　螺旋转子凹槽经过吸气口时充满气体。当转子旋转时，转子凹槽被机壳壁封闭，形成压缩腔室，当转子凹槽封闭后，润滑油被喷入压缩腔室，起密封。冷却和润滑作用。当转子旋转压缩润滑剂+气体（简称油气混合物）时，压缩腔室容积减小，向排气口压缩油气混合物。当压缩腔室经过排气口时，油气混合物从压缩机排出，完成一个吸气——压缩——排气过程。螺杆机的每个转子由减摩轴承所支承，轴承由靠近转轴端部的端盖固定。进气端由滚柱轴承支承，排气端由一以对靠的贺锥滚柱支承通常是排气端的轴承使转子定位，也就是止推轴承，抵抗轴向推力，承受径向载荷，并提供必须的轴向运行最1小1间隙。

　　工作循环可分为吸气、压缩和排气三个过程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

螺杆式压缩机的优点

　　1，螺杆压缩机与活塞压缩机相同，都属于容积式压缩机。就使用效果来看螺杆空压机有如下优点。

　　2，可靠性高。螺杆压缩机零部件少，没有易损件，因而它运转可靠，寿命长，大修间隔期可达4-8万小时。

　　3，操作维护方便。螺杆压缩机自动化程度高，操作人员不必经过长时间的专业培训，可实现无人值守运转。

　　4，动力平衡好。螺杆压缩机没有不平衡惯性力，机器可平稳地高速工作，可实现无基础运转，特别适合作移动式压缩机，体积小、重量轻、占地面积少。

　　5，适应性强。螺杆压缩机具有强制输气的特点，容积流量几乎不受排气压力的影响，在宽阔的范围内能保持较高1效1率，在压缩机结构不作任何改变的情况下，适用于多种工况。

故障解决轴承位磨损

压缩机传动部位磨损是普遍存在的问题，其中包括轴承位、轴承座、轴承室、键槽及螺纹等部位，传统方法以补焊和刷镀喷涂为主，但两者均存在一定弊端：补焊高温产生的热应力无法完全消除，易造成材质损伤，导致部件出现弯曲或断裂；而电刷镀受涂层厚度限制，容易剥落，且以上两种方法都是用金属修复金属，无法改变“硬对硬”的配合关系，在各力综合作用下，仍会造成再次磨损。当代西方国家针对压缩机传动部位磨损类问题多使用高分子复合材料的修复方法，目前应用最为成熟的是美国美嘉华技术体系，其具有超1强1的粘着力，优异的抗压强度等综合性能，可免拆卸免机加工，既无补焊热应力影响，修复厚度也不受限制。同时材料具有金属不具备的退让性，可吸收设备的冲击震动，避免再次磨损的可能。

折叠腐蚀、冲蚀

压缩机腐蚀的形态可分为1全1面1（均匀）腐蚀和局部腐蚀两大类，前者较均匀的发生在压缩机全部表面，后者只是发生在局部，如孔蚀、缝隙腐蚀、晶间腐蚀、应力腐蚀等。采用高分子复合材料对压缩机实施表面有机涂层是目前行之有效的防腐蚀措施之一，其具有良好的耐化学性能及优异的力学性能和粘接性能，与传统的压力容器焊接修补相比，具有施工简便、成本低、修复效果好的特点。

折叠壳体裂纹破裂

压缩机因铸造、加工缺陷，内应力及超负荷运行等原因经常导致部件出现裂纹或断裂现象。常规的修复方法是采用焊接，但有的零件材质是铸铁、铝合金、钛合金，难以做焊接处理。还有一些易于发生爆1炸1的危险场合，更不易采用焊接修复方法。新的“冷焊”技术，可以避免热应力变形，同时材料良好的附着力和抗压、抗腐蚀等综合性能，可以最1大1限度地满足压缩机的使用要求，从而在最1低1成本的投入下有效保证运行。

压缩机排气量不足的现象做一些简单的分析：

　　一、选型过小

　　很多用户刚刚开始不知道自己生产的具体用气情况，就根据自己的预估去盲目选型，造成排气压力上不来，低于额定的排气压力，不能满足工厂的正常用气。

　　可以先检查管路是否有漏气点，关闭储气罐后面的阀门，如果圌机组能够很快的升上压力，打开阀门，压力很快下降，并最终在一个压力点上，这时就可以确认，压缩机机组选型过小，机组排气量小于生产的实际用气量。

　　解决办法是，增加新的机组，使压缩机的排气量大于用气量百分之十到百分之二十最科学。

　　工作压力（排气压力）的选型：

　　当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。

　　因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。

　　容积流量的选型：

　　① 在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；

　　② 新项目上马可根据设计院提供的流量值进行选型；

　　③ 向用气设备供应商了解用气设备的容积流量参数进行选型；

　　④ 空压机站改造可参考原来参数值结合实际用气情况进行选型。

　　合适的选型，对用户本身和空压机设备都有益处。选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。

　　功率与工作压力、容积流量三者之间的关系：

　　在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化。例如：一台22kW的空压机，在制造时确定工作压力为7bar，根据压缩机主机技术曲线计算转速，排气量为3.8m3/min；当确定工作压力为8bar时，转速必须降低（否则驱动电机会超负荷），这时，排气量为3.6m3/min。因为，转速降低了，排气也相应减少了，依此类推。

　　功率的选型是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动电机的使用功率即可。

　　因此，选配空压机的步骤是：先确定工作压力，再定相应容积流量，最后是供电容量。

　　二、压缩机组故障

　　如果压缩空气管路没有漏气点，那就是压缩机组本身的问题。造成压缩机组的排气量不足有以下几个问题点：

　　1.保养是否及时。

　　压缩机排气量下降，排除以上可能后，首先看压缩机是否已经保养？保养多久了？如果环境不是很理想，压缩机运行2000小时应检查空滤是否堵塞。轻者可以用压缩气除尘；堵塞严重，更换新的空滤。

　　很多时候，压缩机排气量下降，没有什么大的问题，就是客户疏于保养，压缩机空滤堵塞导致，更换新空滤后，即可正常使用。

　　另外，除空滤外，润圌滑液和其他滤芯也很关键，检查润圌滑液是否在标准范围之内，如缺少，请适当添加。

　　2.进气阀是否全部打开。

　　压缩机排气量下降，检查机组，如刚刚保养，排除三滤和油品问题，这时首先检查压缩机进气阀，拆下进气软管，开启压缩机，观看进气阀的开口度是否正常。一般进气阀理论设计使用寿命是动作10万次，因每个厂家使用品牌批次不同，质量也有所差异，所以进气阀出现故障可能肯导致机组排气量下降。

　　如果压缩机加载时进气阀不能全部打开，可以断定，排气量下降是进气阀故障，应拆下检修或更换。

　　3.电机故障。

　　以上排除进气阀故障后，机组排气量仍然没有改变，应考虑电机是否有故障。由于电机线圈中发生局部的短路，或是轴承磨损，电机轴磨损，导致电机转速低于额定转速，使压缩机排气量下降，应检修电机线圈、轴承等，修复后测试压缩机排气量。

　　4、压缩机的压力开关设定工作压力过低，应将压力上限向上调。

　　在压缩机工厂调试的时候，根据客户需要调节到指1定压力，然后设定一个压差。例如，压缩机开始启动，向储气罐打气，
