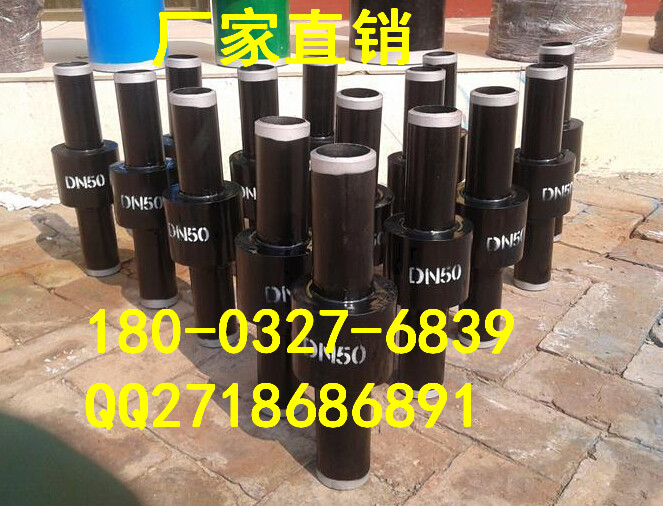

绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、 绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品，是钢质管道阴极保护系统中必不可少的重要压力元件，广泛应用于钢制管道的阴极保护系统。

绝缘接头主要应用于燃气输配系统和燃气调压站，其作用是将燃气输配管线的各段间、燃气调压站与输配管线间相互绝缘隔离，保护其不受电化学腐蚀，延长使用寿命

绝缘接头概述：

    绝缘接头是燃气输配和石油管线系统中不可缺少的重要管道附件，主要应用于燃气输配系统和燃气调压站，其作用是将燃气输配管线的各段间、燃气调压站与输配管线间相互绝缘隔离，保护其不受电化学腐蚀， 延长使用寿命，还可直接埋地使用。本公司的整体式绝缘接头是在同国外产品进行对比、分析、研究的基础上着重针对我国燃气输配管线中经常出现的泄漏问题进行设计的。二、产品结构和工作原理：

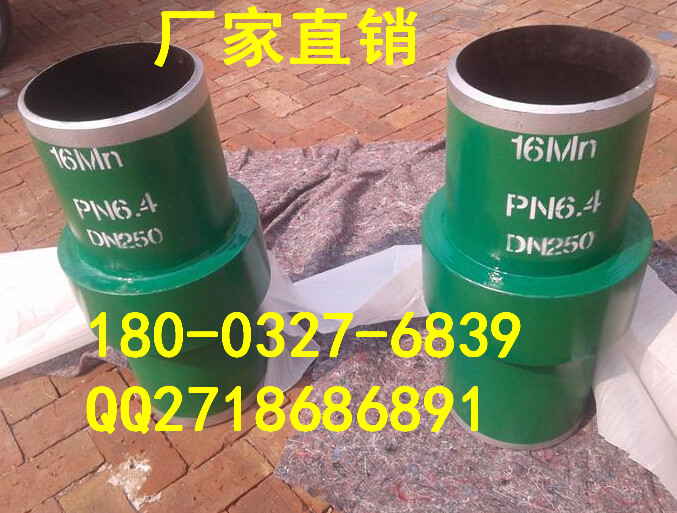

整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在绝缘接头的上、下管对接端面件，夹有绝缘件 和密封件，形成具有绝缘性能的双密封结构。

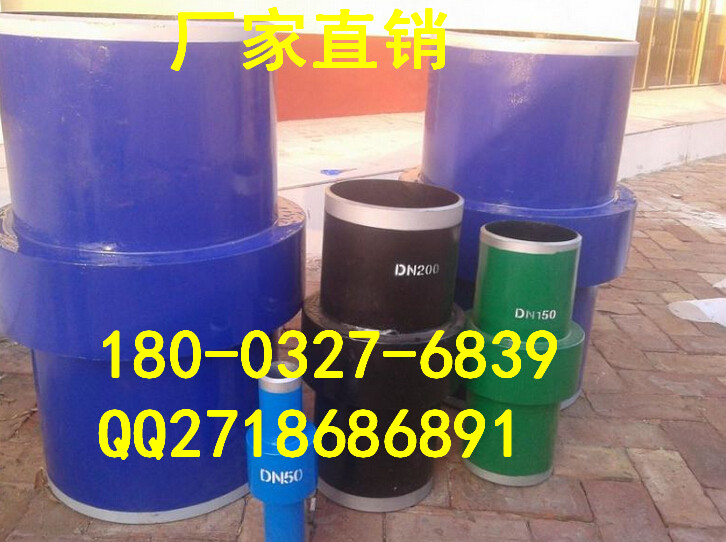

技术参数

使用寿命：与管线相同； 适用介质：油、气、水、化工原料、矿浆适用。

质量要求

绝缘强度：2500V 50Hz 1分钟无击穿或起电弧； 绝缘阻值：直流1000V 阻值≥6MΩ；水压试验压力：设计压力的1.5倍； 气密试验压力：等同设计压力； 无损检测：按照JB4730-94所有对接接头100%射线探伤 ，其它承压焊缝100% 磁粉探伤； 坡口：采用API5L标准。

构造和原理

整体式绝缘接头由下面各零件组成：上、下管、套筒、绝缘件、密封件、绝缘涂层。在绝缘接头的上、下管对接端面间，夹有绝缘件和密封件，形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上、下管牢固封裹在里 面，形成“密封容器”，从而既保证了良好的绝缘效果，又大大提高了绝缘结构的承压能力。

绝缘接头安装要求

1.绝缘接头安装处50米内，避免有待焊死口；

2.绝缘接头与管线连接后，不许在接头5米内起吊管线； 3.绝缘接头与管线仪器试压。

U性密封系统

绝缘接头的密封系统由一个具有两个侧面的对称的U形密封圈构成，它与绝缘接头内部的刚性绝缘环紧密的组装在一起，同时也被牢牢的挤压在左右法兰之间的那块预先留好的空间内，从而达到最佳的密封效果，这种密封系统是专门为生产绝缘接头而设计的，也是努瓦金公司的专利技术，这种绝缘接头的密封技术通常被称之为DSGS，双重密封垫系统。

绝缘接头双重密封垫系统的优点：

不需要精确的表面精加工或者特殊的机械公差，这种系统可以同时作用于两个对称的锻件表面和金属绝缘垫片之间，各个部件共同起作用来完成密封工作。

.截面积较大的密封部件能够承受压力作用产生的一系列结构变形，由于密封环截面积很大，是液体在侧漏之前，必须通过相当长的距离。

对于此密封系统而言，所有的绝缘垫被完全包裹，在受到突然压降时，不会变形。

随着管线系统压力的增加密封系统会产生一个均衡的反向作用力，保证密封系统的受力平衡，压力循环不会影响密封系统

绝缘接头或绝缘法兰是管道阴极保护系统中必不可少的重要管件,但在现场安装时都曾出现过绝缘性达不到

规范要求值的问题。对此现象进行了剖析,指出影响电绝缘性的主要原因是绝缘连接头的绝缘材料制造、装配等方面的质量问题。提出了提高电绝缘值的建议:①绝缘法兰(绝缘接头)在出厂前必须按要求进行绝缘性检查;②对绝缘材料制造厂提出静压吸水率的要求;③对绝缘接头设置渗漏观察孔,可及时检查处理密封圈或绝缘垫内的渗漏。
