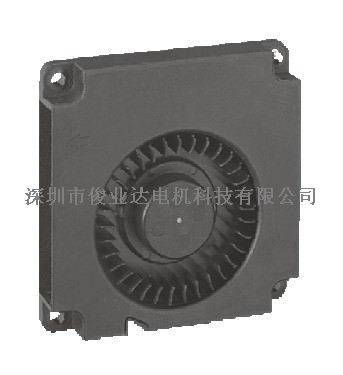

产品名称    小型轴流风机 直流小风扇 48v4010直流鼓风机工厂  注目：我司产品严格按照【ISO9001质量管理体系检验，检验率达100%每一个产品经耐高温、耐低温、风压、风量、寿命、性能运转稳定、防水、防潮、环保等测试】。完全符合优质风扇定意。请广大客户朋友放心选用。谢谢！

鼓风机电压：从3V、5V、12V、24V、48V、110V
1、常规电压：（5V、12V、24V）可以制作。

2、特殊电压：（2.5V、3V、6V、7V、8V、9V、10V、11V、15V、18V、22V、25V、27V、36V、48V、60V、110V）每个电压都可以制作。特点:转速高;风量大,噪音小，功耗小,温度低,寿命长.

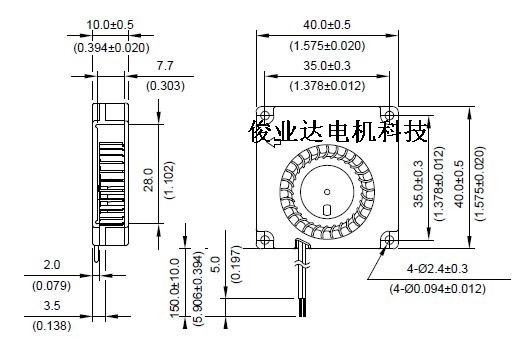

鼓风机型号	鼓风机尺寸	电压	启动电流	电流	功率	转速	风量	静压	燥音	重量	转速	轴承
		V	V	A	W	RPM	CFM	mmH2O	DBA	G	代码	形式
GBF4010	40×40×10mm	5	3.5	0.06	0.3	5500	1.94	5.37	28	20	L	滚珠
GBF4010	40×40×10mm	5	3.5	0.08	0.4	6500	2.3	7.93	29.5	20	M	滚珠
GBF4010	40×40×10mm	5	3.5	0.11	0.55	7500	2.61	10.85	32.5	20	H	滚珠
GBF4010	40×40×10mm	5	3.5	0.16	0.8	8500	3	14.33	34.5	20	HH	滚珠
GBF4010	40×40×10mm	12	6	0.04	0.48	5500	1.94	5.37	28	20	L	滚珠
GBF4010	40×40×10mm	12	6	0.05	0.6	6500	2.3	7.93	29.5	20	M	滚珠
GBF4010	40×40×10mm	12	6	0.06	0.72	7500	2.61	10.85	32.5	20	H	滚珠
GBF4010	40×40×10mm	12	6	0.08	0.96	8500	3	14.33	34.5	20	HH	滚珠

1. 低启动电压，高效率设计。
2. 智慧型锁住及自动启动设计。
3. 特殊“脉波调控转速”(PWM)设计。
4. 专利後略式高效率扇叶设计。
5. 高效率涡卷离心框体设计。

4010散热鼓风机知识介绍

▲直流电机有定子和转子两大部分组成，

定子上有磁极（绕组式或永磁式），转子有绕组，通电后，转子上也形成磁场（磁极），

定子和转子的磁极之间有一个夹角，在定转子磁场（N极和S极之间）的相互吸引下(鼓风机,散热鼓风机,交流散热风扇)

数，接线端子可按客户要求订做。直流鼓风机、散热风机为主导产品的公司。主要致力于计算机、家用电器、自动控制、通信设备、医疗器械、仪器仪表、舞台灯光、机箱机柜、焊机、电源、通风散热系统等各类产品散热系统方案的解决。

1.散热鼓风机的使用范围

散热风扇主要是为解决汽车座垫、电器、机器、机组、电源供应器的散热问题,降低设备的工作环境温度,延长设备的使用寿命.也有部分设备利用风扇的风量,风压来完备设备功能的,例如空气球台就是利用风扇的压力使球能在球台面漂移.

2.散热鼓风机的种类极其工作原理

散热鼓风机主要分为两类及直流和交流

a)直流散热鼓风机是使用直流电为其提供电源:直流电机有定子和转子两大部分组成，

定子上有磁极（绕组式或永磁式），转子有绕组，通电后，转子上也形成磁场（磁极），定子和转子的磁极之间有一个夹角，在定转子磁场（N极和S极之间）的相互吸引下，是电机旋转。改变电刷的位子，就可以改变定转子磁极夹角（假设以定子的磁极为夹角起始边，转子的磁极为另一边，由转子的磁极指向定子的磁极的方向就是电机的旋转方向）的方向，从而改变电机的旋转方向.

b)交流散热鼓风机是使用交变电为其提供电源:单相交流电动机只有一个绕组，转子是鼠笼式的。

当单相正弦电流通过定子绕组时，电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法转。当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

3.散热鼓风机的性能参数

风机的主要指标为:

风量: 鼓风机工作时每分钟产生多少立方米的风,其单位为M3min或CFM

风压: 鼓风机工作时产生的压强,其单位为mmH2O

噪音: 鼓风机工作时产生的声音,主要有风噪,电磁噪音,轴承噪音.其单位为dB-A

寿命: 鼓风机无法工作,转速低于额定转速的85％就认为其寿命到期. 鼓风机寿命一般指其平均寿命.

环境温度;指鼓风机工作时所在位置的温度,环境温度对风扇的寿命有很大的影响.温度高鼓风机寿命缩短,温度低轴承油脂无法工作.

4. 轴承说明

目前鼓风机采用的轴承主要有含油轴承（Sleeve）、单滚珠轴承（1Ball+1Sleeve）、双滚珠轴承（2 Ball Bearing）、它们都有自身的优缺点，当然价格也有较大差异。就我们日常接触到的含油轴承、单滚珠轴承和双滚珠轴承来比较，从噪音大小来说：双滚珠轴承>单滚珠轴承>含油轴承，但使用寿命却恰恰相反。后面几种轴承都是新近采用的技术，虽然优点相当明显，但制造困难和价格高昂却成为了制约它们普及的主要因素。

鼓风机轴承类型和寿命及效果

含  油 （Sleeve）         1,5000-30000    小时

单滚珠  (1Ball+1Sleeve)    3,0000-4，0000  小时

双滚珠  (2Ball)            5,0000-60000   小时

鼓风机售后服务：一年内免费维修

深圳市俊业达电机科技有限公司是集生产、销售于一体的散热风扇科技公司，主要从事DC直流散热风扇、AC交流散热风扇及AC鼓风机、DC鼓风机的专业制造商。公司汇集各类专业人才，具有丰富的经验和雄厚的技术研发力量。完善的管理制度、科学精良的生产工艺，专业研发出环保、防水、防潮、防火风扇，全方位为客户提供完善优质的服务。



风机的分类

按气流运动方向的风机分类

按照气流运动来进行风机分类的有：

1．离心风机

气流进入旋转的叶片通道，在离心力作用下气体被压缩并沿着半径方向流动。

2．轴流风机

气流轴向进入风机叶轮后，在旋转叶片的流道中沿着轴线方向流动的风机。相对于离心风机，轴流风机具有流量大、体积小、压头低的特点，用于有灰尘和腐蚀性气体场合时需注意。

3．斜流式（混流式）风机

在风机的叶轮中，气流的方向处于轴流式之间，近似沿锥流动，故可称为斜流式（混流式）风机。

这种风机的压力系数比轴流式风机高，而流量系数比离心式风机高。

按压力的风机分类

按照压力来进行风机分类的有：

1．低压离心风机

风机进口为标准大气条件，风机全压PtF≤1kPa的离心风机。

2．中压离心风机

风机进口为标准大气条件，风机全压为1kPa＜PtF＜3kPa的离心风机。

3．高压离心风机

风机进口为标准大气条件，风机全压为3kPa＜PtF＜15kPa的离心风机。

4．低压轴流风机

风机进口为标准大气条件，风机全压为PtF≤0.5kPa的轴流风机。

5．高压轴流风机

风机进口为标准大气条件，风机全压为0.5kPa＜PtF＜15kPa的轴流风机。

按比例大小的风机分类

比转速是指要达到单位流量和压力所需的转速，按比例大小风机分类有：

1．低比转速风机（ns=11~30）

2．中比转速风机（ns=30~60）

3．高比转速风机（ns=60~81）

按用途的风机分类

按用途风机分类，可分为引风机、纺织风机、消防排烟风机等。

风机分类

风机分类可以按气体流动的方向，分为离心式、轴流式、斜流式和横流式等类型。

这种风机分类的机器有：

离心风机工作时，动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转，空气经吸气口从叶轮中心处吸入。由于叶片对气体的动力作用，气体压力和速度得以提高，并在离心力作用下沿着叶道甩向机壳，从排气口排出。因气体在叶轮内的流动主要是在径向平面内，故又称径流风机。

离心风机主要由叶轮和机壳组成，小型风机的叶轮直接装在电动机上中、大型风机通过联轴器或皮带轮与电动机联接。离心风机一般为单侧进气，用单级叶轮；流量大的可双侧进气，用两个背靠背的叶轮，又称为双吸式离心风机。

叶轮是风机的主要部件，它的几何形状、尺寸、叶片数目和制造精度对性能有很大影响。叶轮经静平衡或动平衡校正才能保证风机平稳地转动。按叶片出口方向的不同，叶轮分为前向、径向和后向三种型式。前向叶轮的叶片顶部向叶轮旋转方向倾斜；径向叶轮的叶片顶部是向径向的，又分直叶片式和曲线型叶片；后向叶轮的叶片顶部向叶轮旋转的反向倾斜。

前向叶轮产生的压力最大，在流量和转数一定时，所需叶轮直径最小，但效率一般较低；后向叶轮相反，所产生的压力最小，所需叶轮直径最大，而效率一般较高；径向叶轮介于两者之间。叶片的型线以直叶片最简单，机翼型叶片最复杂。

为了使叶片表面有合适的速度分布，一般采用曲线型叶片，如等厚度圆弧叶片。叶轮通常都有盖盘，以增加叶轮的强度和减少叶片与机壳间的气体泄漏。叶片与盖盘的联接采用焊接或铆接。焊接叶轮的重量较轻，流道光滑。低、中压小型离心风机的叶轮也有采用铝合金铸造的。

轴流式风机工作时，动力机驱动叶轮在圆筒形机壳内旋转，气体从集流器进入，通过叶轮获得能量，提高压力和速度，然后沿轴向排出。轴流风机的布置形式有立式、卧式和倾斜式三种，小型的叶轮直径只有100毫米左右，大型的可达20米以上。

小型低压轴流风机由叶轮、机壳和集流器等部件组成，通常安装在建筑物的墙壁或天花板上；大型高压轴流风机由集流器、叶轮、流线体、机壳、扩散筒和传动部件组成。叶片均匀布置在轮毂上，数目一般为2～24。叶片越多，风压越高；叶片安装角一般为10°～45°，安装角越大，风量和风压越大。轴流式风机的主要零件大都用钢板焊接或铆接而成。

斜流风机又称混流风机，这类风机比较好，气体以与轴线成某一角度的方向进入叶轮，在叶道中获得能量，并沿倾斜方向流出。风机的叶轮和机壳的形状为圆锥形。这种风机兼有离心式和轴流式的特点，流量范围和效率均介于两者之间。

横流风机是具有前向多翼叶轮的小型高压离心风机。气体从转子外缘的一侧进入叶轮，然后穿过叶轮内部从另一侧排出，气体在叶轮内两次受到叶片的力的作用。在相同性能的条件下，它的尺寸小、转速低。

与其他类型低速风机相比，此类风机发展前途比较好，横流风机具有较高的效率。它的轴向宽度可任意选择，而不影响气体的流动状态，气体在整个转子宽度上仍保持流动均匀。它的出口截面窄而长，适宜于安装在各种扁平形的设备中用来冷却或通风。

风机分类及应用领域

风机概述：风机是用于输送气体的机械，从能量观点看，它是把原动机的机械能转变为气体能量的一种机械。

风机分类

按结构和工作原理，作以下风机分类：

离心式风机，混流式风机，轴流风机，横流式风机

风机的应用

风机广泛地应用于各个工业部门，一般讲，离心式风机适用于小流量、高压力的场所，而轴流式风机则常用于大流量、低压力的情况，应根据不同的情况选有不同的风机分类。

一、锅炉用风机

锅炉用风机根据锅炉的规格可选用离心式或轴流式。又按它的作用分为锅炉风机—向锅炉内输送空气；锅炉引风机把锅炉内的烟气抽走。

二、通风换气用风机

这类风机一般是供工厂及各种建筑物通风换气及采暖通风用，要求压力不高，但噪声要求要低，可采用离心式或轴流式风机。

三、工业炉（化铁炉、锻工炉、冶金炉等）用风机

此种风机要求压力较高，一般为２９４０～１４７００Ｎ／ｍ２，即高压离心风机的范围。因压力高、叶轮圆周速度大，故设计时叶轮要有足够的强度。

四、矿井用风机

它有两种：一种是主风机（又称主扇），用来向井下输送新鲜空气，其流量较大，采用轴流式较合适，也有用离心式的；另一种是局部风机（又称局扇），用于矿井工作面的通风，其流量、压力均小，多采用防爆轴流式风机。

五、煤粉风机

输送热电站锅炉燃烧系统的煤粉，多采用离心式风机。煤粉风机根据用途不同可分两种：一种是储仓式煤粉风机，它是将储仓内的煤粉由其侧面吹到炉膛内，煤粉不直接通过风机，要求风机的排气压力高；另一种是直吹式煤粉风机，它直接把煤粉送给炉膛。由于煤粉对叶轮及体壳磨损严重，故应采用耐磨材料。























风机选型:
风机的选型一般按下述步骤进行:
1、计算确定隧道内所需的通风量;
2、计算所需总推力It
It=△P×At(N)
其中,At:隧道横截面积(m2)
△ P:各项阻力之和(Pa);一般应计及下列4项:
1) 隧道进风口阻力与出风口阻力;
2) 隧道表面摩擦阻力,悬吊风机装置、支架及路标等引起的阻力;
3) 交通阻力;
4) 隧道进出口之间因温度、气压、风速不同而生的压力差所产生的阻力.
3、确定风机布置的总体方案
根据隧道长度、所需总推力以及射流风机提供推力的范围,初步确定在隧道总长上共布置m组风机,每组n台,每台风机的推力为T.
满足m×n×T≥Tt的总推力要求,同时考虑下列限制条件:
1) n台风机并列时,其中心线横向间距应大于2倍风机直径
2) m组(台)风机串列时,纵向间距应大于10倍隧道直径
4、单台风机参数的确定
射流风机的性能以其施加于气流的推力来衡量,风机产生的推力在理论上等于风机进出口气流的动量差(动量等于气流质量流量与流速的乘积),在风机测试条件先,进口气流的动量为零,所以可以计算出在测试条件下,风机的理论推力:
理论推力=p×Q×V=pQ2/A(N)
P:空气密度(kg/m3)
Q:风量(m3/s)
A:风机出口面积(m2)
试验台架量测推力T1一般为理论推力的0.85-1.05倍.取决于流场分布与风机内部及消声器的结构.风机性能参数图表中所给出的风机推力数据均以试验台架量测推力为准,但量测推力还不等于风机装在隧道内所能产生的可用推力T,这是因为风机吊装在隧道中时会受到隧道中气流速度产生的卸荷作用的影响(柯达恩效应),可用推力减少.影响的程度可用系数K1和K2来表示和计算:
T=T1×K1×K2或T1=T(K1×K2)
其中T:安装在隧道中的射流风机可用推力(N)
T1: 试验台架量测推力(N)
K1:隧道中平均气流速度以及风机出口风速对风机推力的影响系数
K2:风机轴流离隧道壁之间距离的影响系数
以下场合风机选型使用分析
仓库通风
首先，看仓储货品是否是易燃易爆货品，如：油漆仓库等，必须选择防爆系列风机。　其次，看噪声要求高低，可以选择屋顶风机或环保式离心风机，(而且有款屋顶风机是风力启动，更可以省电呢。
最后，看仓库空气所需换气量的大小，可以选择最常规的轴流风机SF型或排风扇FA型。
厨房排风
首先，对于室内直排油烟的厨房(即排风口在室内墙上)，可以根据油烟大小选择SF型轴流风机或FA型排气风扇。
其次，对于油烟大，且油烟需要经由长管道，并管道里有打弯处理的厨房，强烈建议使用离心风机(4-72离心风机最为通用，11-62低噪声环保型离心风机也很实用)，这是因为离心风机的压力较轴流风机大，且油烟不经过电机，对电机的保养和换洗更容易。　最后，建议油烟强烈的厨房选用以上两种方案并用，效果更佳。
高档场所通风
对于酒店、茶坊、咖啡吧、棋牌室、卡拉OK厅等高档场所通风，就不适宜用常规风机了。
首先，对于小室的通风，使通风管道连接中央通风管的房间，可以在兼顾外观与噪声基础上，选择FZY系列小型轴流风机，它体积小，塑料或铝制外观，低噪声与高风量并存。
其次，对风量与噪声要求更严格的角度说，风机箱是最好选择。箱体内部有消音棉，外接中央通风管道后可以达到减噪的显著效果。
最后，补充一下，对于健身房的室内吹风，务必选则大风量的FS型工业电风扇，而非SF型岗位式轴流风机。这是从外观及安全性方面考虑。





















1.按出口压力（升压）分为：通风机（≤1.5万Pa），鼓风机（1.5～35万Pa），压缩机（≥35万Pa）。
2.按工作原理分为：透平式（离心式、轴流式、混流式、横流式）和容积式（如罗茨风机等）。
▲ 离心式风机（气流轴向流入旋转叶道，在离心力作用下被抛向叶轮外缘，具有较高的压力系数、相对低的流量流量系数）
根据压力高低分为高压（15000～3000Pa）、中压（3000～1000Pa）、低压（＜1000Pa）。
根据叶片出口安装角不同离心风机分为前向、径向、后向离心风机，其中前向风机又分为一般前向和前向多翼风机两种。
离心风机一般由叶轮、机壳、集流器、电机和传动件（如主轴、带轮、轴承、三角带等）组成。叶轮由轮盘、叶片、轮盖、轴盘组成。机壳由蜗板、侧板和支腿组成。
市场上一般离心风机多由联合设计组设计的“三化”风机，如4-72、4-73、5-47、5-48、9-19、9-26等系列产品。前向多翼风机系列模板主要是国外机型为主，如科禄格（新加坡）、LAU牌（美国）和尼科达（意大利）；国内机型为11-62和YDW-11/12等系列以及众多上述进口机型的仿制品。
▲ 轴流风机（气体轴向进入旋转叶道被加压后再轴向排出，具有低压、大流量、高效特点）。
轴流风机按压力高低分为高压（500～5000Pa）、低压（＜500Pa）。低压主要用于一般场所的通风换气用。
轴流风机一般由叶轮、机壳、集流器和电机组成，叶轮由叶片和轮毂组成，机壳由风筒、机架板和支架组成。
市场品种主要有T30、T35、T40（工排）、CDZ、SF、DZ、降温风机（APB系列）等。
2. 混流风机（气体以与主轴成一定角度进入旋转叶道，具有高压大流量的特点）
混流风机介于轴流和离心之间，其结构与轴流相似，一般由叶轮、机壳、集流器和电机组成。其机壳由风筒、导流内筒、导叶等组成。
市场上主流的混流风机产品系列主要有：SWF（HWF-Ⅰ），SJG（HWF-Ⅳ）、HL3-2A、（HWF-V）。
▲ 横流（贯流）风机（气体横贯旋转叶道进入再横贯流出，出口气流扁平，风速高）
风幕机（空气幕）是横流风机中的代表产品，它可有效阻隔室内外空气的对流，因而风幕机在有空调或有异味的公共场所应用广泛。
▲ 专用风机——消防排烟风机
消防排烟风机是一种专用风机，用在有消防要求的民用和公用建筑物等场合，平时多不使用，只在发生火灾事故时使用。该型风机一般都是在普通风机基础上增加了保护电机的风冷装置。根据使用场合对风机性能要求的不同，一般可选用轴流风机、混流风机、柜式离心风机。轴流和混流风机一般加装冷却电机的风冷轮或直接使用耐高温电机，柜机则将电机外置，避免高温气流接触。
目前高层建筑越来越多，混流式消防风机的使用会越来越多。另外有些单位将消防排烟与空调通风合二为一，这样柜式消防风机在这些场合也得到了广泛应用。
▲ 三叶罗茨风机为容积式风机，输送的风量与转数成比例，三叶型叶轮每转动一次由2个叶轮进行3次吸、排气，与二叶型相比，气体脉动变少，负荷变化小，机械强度高，噪声低，振动也小。在2根平相行的轴上设有2个三叶型叶轮，轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙，由于叶轮互为反方向匀速旋转，使箱体和叶轮所包围着的一定量的气体由吸入的一侧输送到排出的一侧。各支叶轮始终由同步齿轮保持正确的相位，不会出现互相碰触现象，因而可以高速化，不需要内部润滑，而且结构简单，运转平稳，性能稳定，适应多种用途，已运用于广泛的领域。
