一、概述

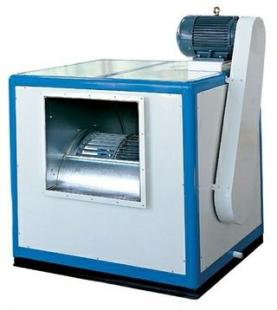

　　HLF混流式低噪声风机箱，是为了满足现代高级建筑更低噪声的需要,在吸收国外选进技术的基础上,以选进的加工设备精心加工制作而成。具有噪声低、振动小、外形美观，安装方便、维护简便等特点。

　　该系列风机是将HL3-2A混流式低噪声节能型风机置于箱体，并加装消音材料以确保该风机箱更低的噪声。适用于地下隧道、地下商场、地下仓库等通风换气。

二、结构

　　HLF混流式低噪声风机箱由HL3-2A混流式低噪声节能型风机和箱体组成。

　　1. HL3-2A混流式低噪声节能型风机主要有叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用有子午加速特点的扭曲平板叶片焊接在轮毂上，经动平衡校验，超速试验，有良好的空气动力性能。机壳采用圆筒形，与消音功能的集风器联接成整体。出口装有导流片，具有良好的气流分布，压力稳定。

　　2.箱体，由棱柱、三通、面板组成，面板加夹消音材料用于降低风机运转时产生的噪声。

三、用途

   HL3-2A混流式低噪声节能型风机广泛应用于隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及气体内不允许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m³。

四、性能

　　1.叶轮范围:№3.5～№10.5;

　　2.风量范围:848～62819m³/h;

　　3.风压范围:133～2346Pa
