YBT矿用风机参数
概述

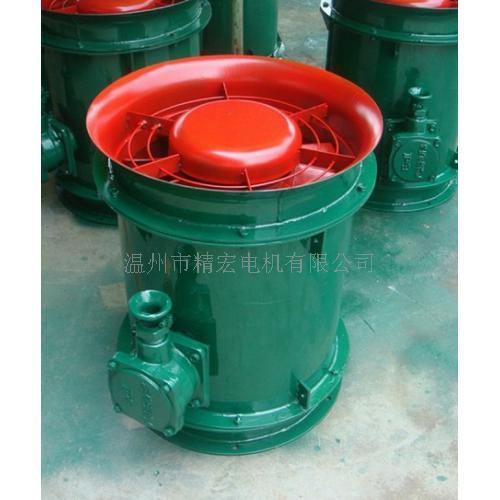

YBT、YBT-X系列矿用隔爆型轴流式局部通风机，主要用于在含有瓦斯或煤尘性危险的煤矿井下作压入式局部通风用，该产品也适用于金属矿山、化学矿山、隧道及其它使用风机的厂矿，输送介质温度不超过40℃，温度不大于95±3%（25℃）及无腐蚀性。

■  结构及其特点
1、该系列风机其结构形式为矿用隔爆轴流式：该风机由集流器、叶轮、电动机、防爆接线盒、机体、出风筒、消声器（YBT-X）等七部分组成。机体及结构件均采用钢板焊接而成；采用电机与叶轮直接方式，传动可靠；整机结构简单紧凑，坚固耐用，使用安全，维修方便。
2、电动机为YB系列矿用隔爆型二极三相异步电动机，电压为380/660V，电动机的机座与机体焊成一体，电动机由叶轮输送的气流直接进行冷却。
3、电动机的接线盒置于机体外侧，便于接线。接线盒内有六个接线端子和一个接地端子，用户根据电源电压要求选择接线方式；当电源电压为380V时，采用△接法，当电源电压为660V时，采用Y接法，风机出厂时电动机均按△接线。
4、风机机体的法兰上焊有接地螺栓，供现场直接地使用。
5、在消声器的凸缘法兰上，钻有均匀分布的小孔，用于连接变径短节或直接连接胶质风筒。用变径短节连接风机与胶质风筒时，变径短节的型式可制成收敛型或扩散型。

■规格型号及性能参数
型号规格    YBT-2.2    YBT-5.5    YBT-7.5    YBT-11    YBT-18.5    YBT-22    YBT-30
全压（Pa）    960-380    1700-800    1900-900    2250-800    2400-520    3200-680    3500-800
风量（m3∕h）    55-101    90-180    100-210    130-240    195-300    240-370    250-425
全压效率（%）    76    76    80    80    80    80    80
噪dB(A)    87    89    89    91    95    95    95
叶轮直径（mm）    ф315    ф400    ф400    ф500    ф560    ф560    ф600
功率（KW）    2.2    5.5    7.5    11    18.5    22    30
