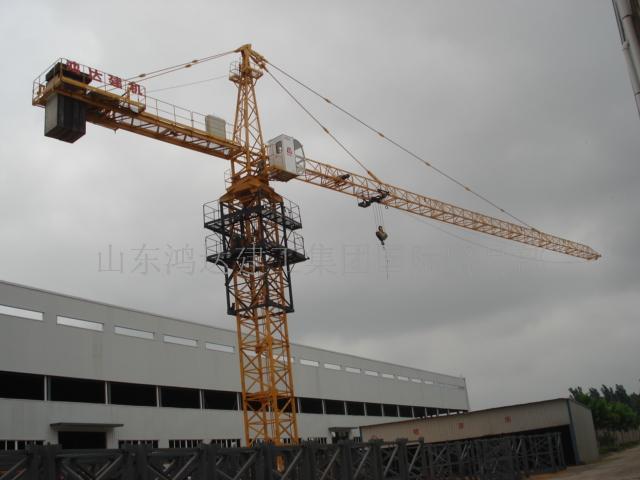

QTZ40塔式起重机为按照最新标准JG/T5037-93《塔式起重机分类》设计的加强型塔式起重机,满足GB/T5031<<塔式起重机>>和GB5144<<塔式起重机安全规程>>等标准；额定起重力矩40t·m  ,最大起重量为4吨,有  TC4708,TC4510等类型.该机起升机构变极调速,回转机构为变频调速机构,变幅机构行星齿减速机内置卷筒,电控系统采用进口元件,安全保护装置为机械式或机电一体化产品,齐全可靠,基础分为固定式,压重式.该机广泛用于各类中高层建筑工程施工中。

          起升机构(1565Kg)采用YZTD200L2-4/8/24型绕线电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。使起升获得三种不同的起升速度，启制动平稳，冲击小。当采用2绳时速度可达70m/min、35m/min、10m/min，采用4绳时可达35m/min、17.5m/min、5m/min。
      在电机尾部装有常闭式制动器。在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整。该机构可获得理想的起升速度及荷重的慢就位，通过变极调速，控制可靠、操纵简单、维修方便。配置如下：
项目  型号
电动机    YZTD225M2-4/8/32  15/15/3.5kW
减速器总传动比    16.46
制动器    YWZ3-315/45-16
钢丝绳    6×19W-12-179-Ⅰ-光-右交    GB/T8918-1996

          回转机构是为塔机上部回转提供动力的传动装置，该装置由力矩电机(尾部装有常闭式制动器)、行星减速器、小齿轮、回转限位器等组成；本塔机采用了两套这样的装置，对称地分布于回转支承两边，安装在上支座上，其小齿轮与回转支承的大齿圈啮合。回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆
        回转电机通过液力偶合器与行星齿轮减速机相连，带动回转小齿轮与回转支承啮合传动，结构轻巧、外形美观、减小回转冲击。配置如下：

项目  型号
回转参数    模数M=10，齿数Z=15，变位系数X=+0.5
电动机    YLEF112L-6-55N·m
减速器    XX4-100147C-001
回转支承    单排球式回转支承QWA1120.32

            变幅机构(240Kg)采双速电机YDEJ112M-4/8，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得40/20m/min三种速度在起重臂架上来回高速运行。电机尾部带有一盘式制动器，当小车电机断电时延时制动。幅度限位器用于防止误操作，使小车在碰到起重臂根处的缓冲器前即停止运行。
          多极电机连接行星齿轮，带动变幅卷筒运动，通过变极获得不同变幅速度；减速机置于卷筒内，结构紧凑外型美观。配置如下：

项目  型号
电动机    YDEJ112M-4/8  2.4/1.5kW
减速器      一级蜗轮蜗杆传动比为30
钢丝绳    6×19-6.2-155-Ⅰ-光-右交  GB/T8918-1996

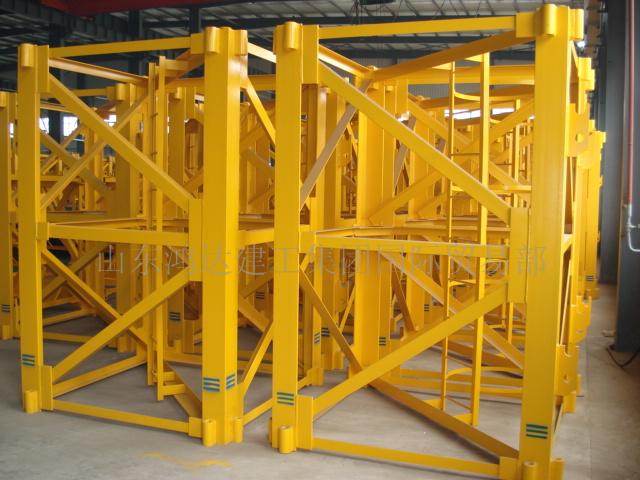

    主肢局部特写:  整体标准节尺寸：1500×1500×2500        主肢材料：L160×12/Q235B

        起重臂采用双吊点空间绗架结构，在起重臂臂架根节安装小车变幅机构并设有走台框，在第二、第四节臂的上弦杆各设一拉杆吊点，各节臂之间用销轴连接。在第一节臂上装有小车牵引机构，臂端装有钢丝绳防扭装置方便安装与维修。

        平衡臂总长为11.02米。借助销轴，平衡臂及平衡臂拉杆与回转塔身、塔顶连成一整体，平衡臂两侧设有栏杆和走道。

          上支座安装在回转支承上面且与回转支承的内圈联接。下支座是起重机不可回转部分的一厢形支座，在它的上平面装有回转支承外齿圈，下支座与回转支承的外圈通过螺栓联接，借助回转机构实现上、下支座间的相对回转运动。上支座上接回转塔身，下支座下接塔身标准节。

回转塔身为整体框架结构，上端面分别有两侧引板，用于安装起重臂和平衡臂，上端用四根销轴和塔帽相连。

        塔顶是一个斜锥体，上端通过拉杆与起重臂和平衡臂连接并使二臂保持水平，下端用4个销轴与
        回转塔身连接，为了安装起重臂拉杆和平衡臂拉杆，在塔顶上部设有工作平台和滑轮组。

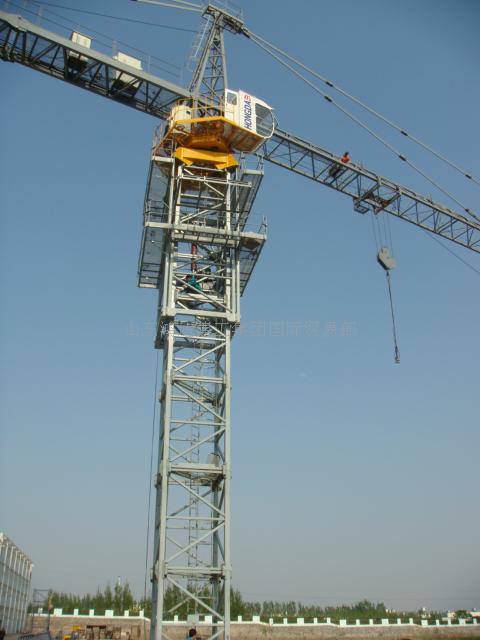

      驾驶室是司机操纵塔机的工作室、它固定在回转塔身右侧。联动操纵台的各指示灯和手柄位于司机驾驶室座椅两侧，操作方便，视野广阔。
      驾驶室电控箱设置在驾驶室后部，主电路总断路器，照明
