300MW汽轮机模型｜600MW汽轮机模型｜1000MW汽轮机模型

300MW汽轮机模型：

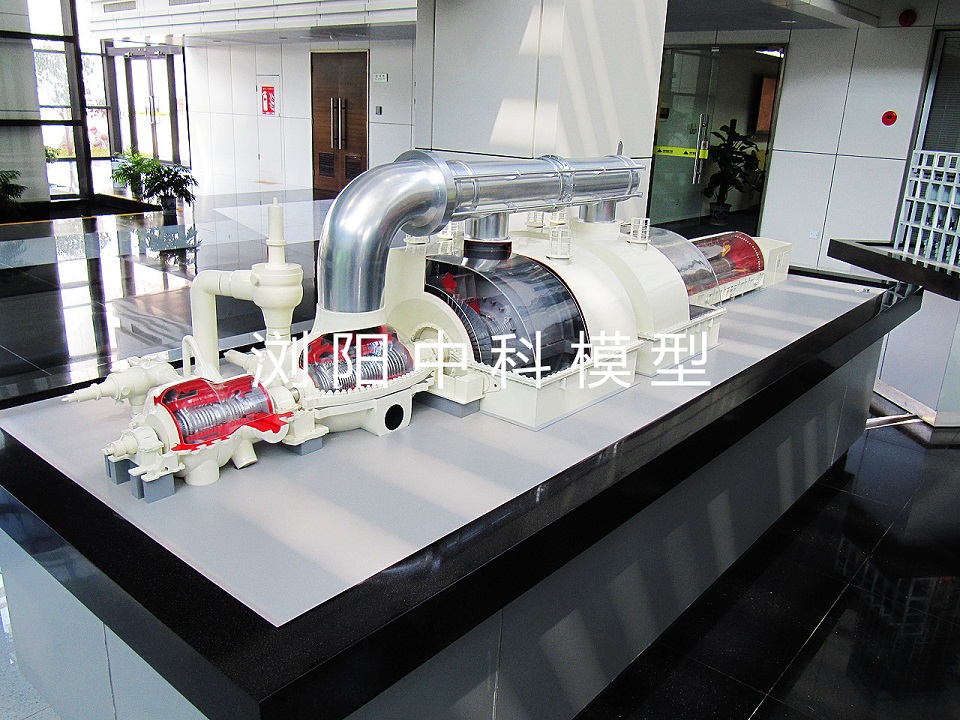

引进型300MW汽轮机模型按300MW汽轮机实物缩小比例1:10设计制作，展示高、中压缸、低压缸、隔板、隔板套、转子、叶片、高压喷咀、大汽管、汽阀；通电仿真运行演示；LED灯光流动模拟蒸汽运行，点击头像了解更多详情。

300MW汽轮发电机组为亚临界、一次中间再热、单轴、双缸双排汽、高中压缸合缸、低压缸双流程的反动凝汽式汽轮机。

该机通流部分由高、中、低压三部分组成，共有34级，除高压调节级为冲动级外，其余33级均为反动级。高压、中压静叶片和低压前5级静叶片均为等截面叶片，低压缸末两级静叶片为变截面叶片。动叶片除低压缸末3级为扭叶片外，其余均为等截面叶片，叶根为枞树型。低压第6级为自由叶片，第7级动叶片由两根拉筋将叶片联接成组，其余级动叶片均用斜围带分几段将叶片联接成组。

高中压通流部分反向对头布置在一个缸内，为双层缸结构，主蒸汽和再热蒸汽均由汽缸中部进入，并向相反方向流动。进汽阀门单独布置在汽缸左右侧。低压缸是双流式、三层缸结构，2个排汽口与2个凝汽器相联接。各缸均做成水平对分形式。

高、中压转子和低压转子均由整锻合金钢加工而成。为平衡轴向推力，在高、中压转子上设置有高、中、低压平衡活塞。机组有2个主汽阀一调节汽阀组合部套，每一组件有1个主汽阀和3个调节汽阀；2个再热联合汽阀组装件。

600MW汽轮机模型：

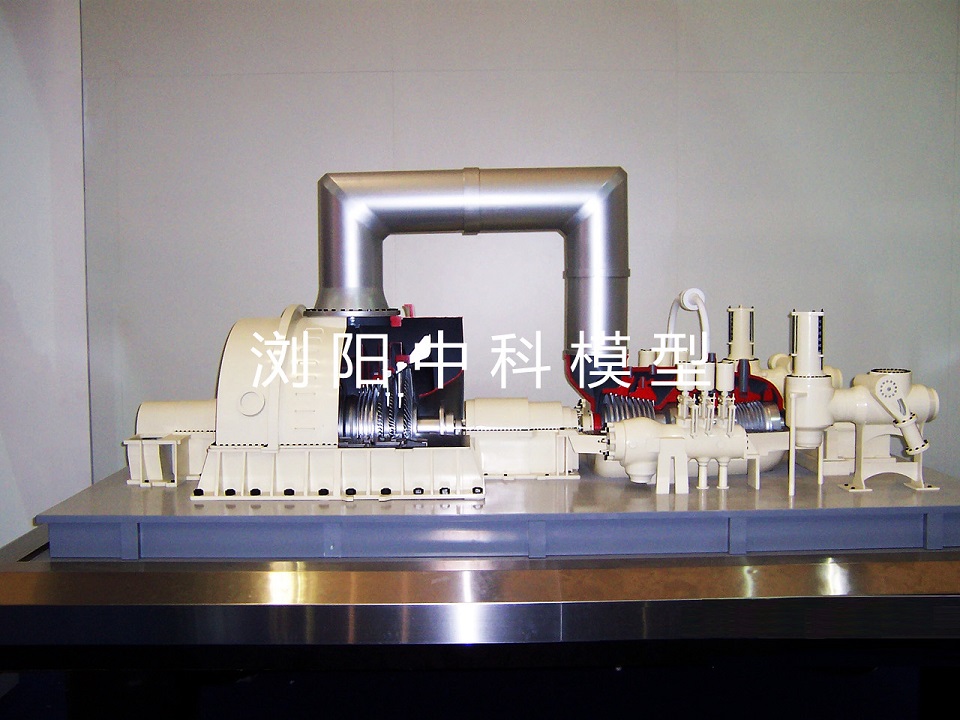

600MW汽轮机模型按600MW汽轮机实物缩小比例1:10设计制作，展示高中压合缸、低压缸、隔板、隔板套、转子、叶片、高压喷咀、大汽管、汽阀；通电仿真运行演示；LED灯光流动模拟蒸汽运行。

600MW汽轮机为单轴、三缸四排汽、中间再热、空冷、凝汽式汽轮机；汽轮机由一个高中压合缸和两个双流低压缸组成；高、中压汽轮机是冲动和反动的混合型式。蒸汽进入汽轮机经主汽阀，然后流到调节阀。调节阀控制通过高压进汽管进入高压缸的蒸汽流量。

进汽管是由上缸上二个进气套管和下缸上的二个进汽套管连接到汽缸上的。每个套管是用滑动接合连接到各喷嘴室。蒸汽流经冲动级和高压缸叶片，并通过外缸下半的两个排汽口流到再热器。蒸汽从再热器通过两个再热主汽阀—调节阀返回到中压缸。调节阀的出口用滑动接合连接到中压缸的进汽室，上半缸和下半缸各有两个接头。蒸汽流经高中压转子电机端的中压叶片，然后通过左右两个连通管分别流到两个低压缸。

1000MW超超临界汽轮机模型：

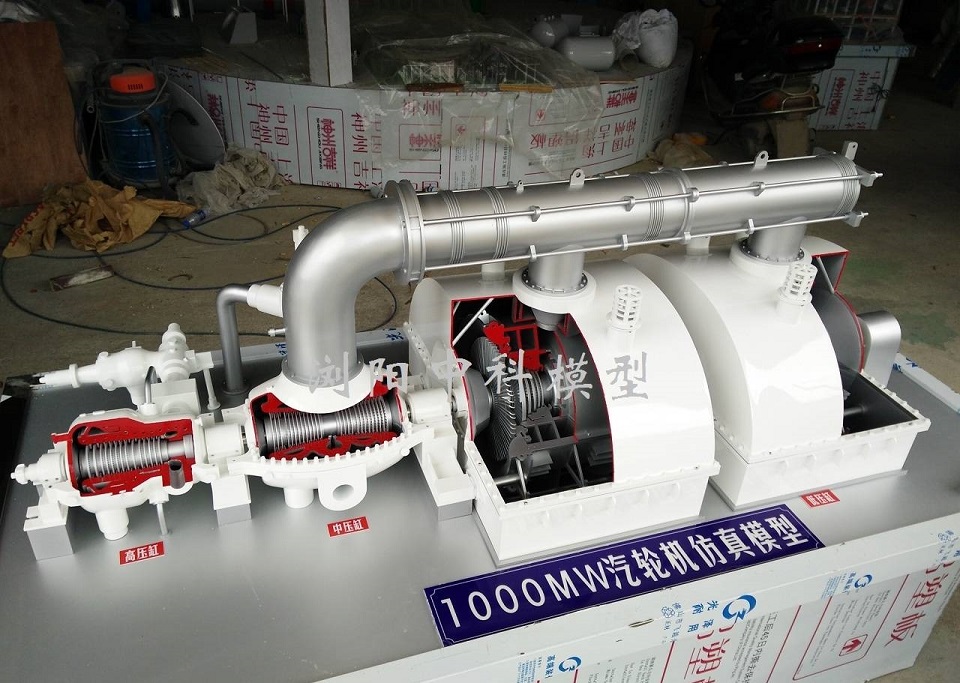

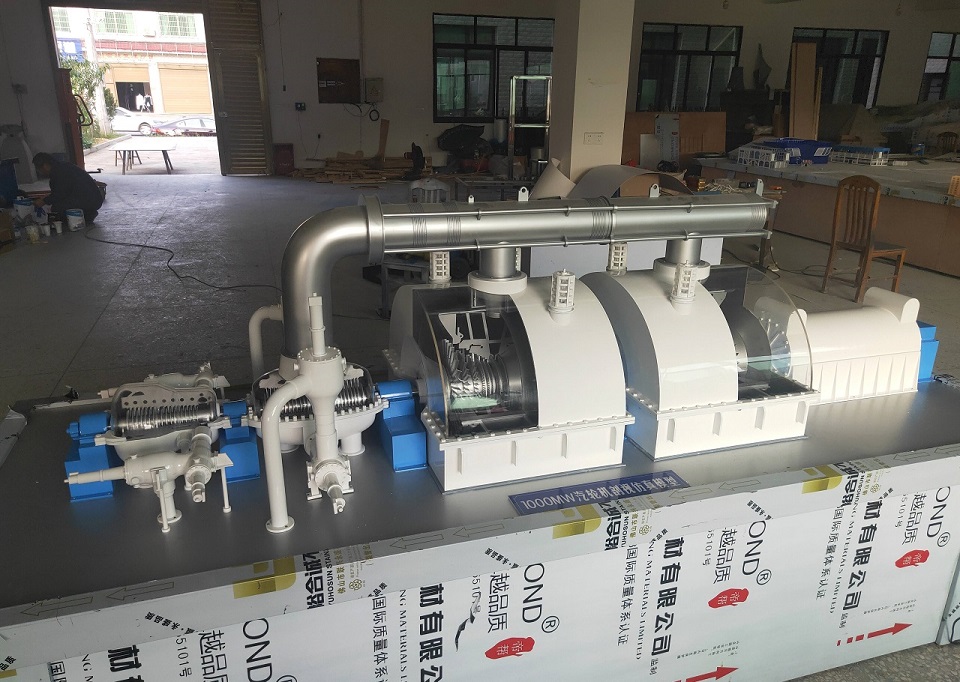

1000MW超超临界汽轮机模型按1000MW汽轮机实物缩小比例1:10设计制作，展示高中压合缸、低压缸、隔板、隔板套、转子、叶片、高压喷咀、大汽管、汽阀；通电仿真运行演示；LED灯光流动模拟蒸汽运行。

1000MW超超临界汽轮机，一次中间再热、单轴、四缸四排汽，双背压，八级回热抽汽，反动凝汽式汽轮机；一个单流圆筒型H30高压缸，一个双流M30中压缸，两个N30双流低压缸，主，再汽阀，LED灯光演示，立体结构展示，汽车烤漆金属效果；汽缸，高1个，中一个，低2个，汽轮机高，中，低压缸采用4/1剖视设计加工，透明罩，其中一低压缸内布置放大比例的低压转子，一组叶片采用金属，轴为不锈钢，采用三个钢制轴承运形，静音压缩机做功压缩蒸汽→三通，主汽阀，三个蒸汽喷嘴，驱动汽轮机叶片可考虑三级叶轮，压缩空气安装3个喷嘴，驱动运行，模拟汽轮机组运行使其汽轮机转子转动。

浏阳市中科模型发展有限公司为客户提供面向教学展览展示模型的设计制造一体化服务，包括从设计、制造、安装调试直到产品交付。已开发的产品涉及教学演示模型与实训模拟装置、科技馆科普展品、企业产品展示模型等，为全国上千家院校与企业提供了优质的产品与服务。
