埃克萨斯智能钥匙柜产品介绍

       智能钥匙管理系统主要是由智能钥匙柜、服务器、数据库、控制软件等组成，并能够通    过系统实现自动对钥匙的领用归还操作、借用人的身份审核、操作限配置、钥匙信息的    录入修改、钥匙信息的检索、历史记录查询等功能。

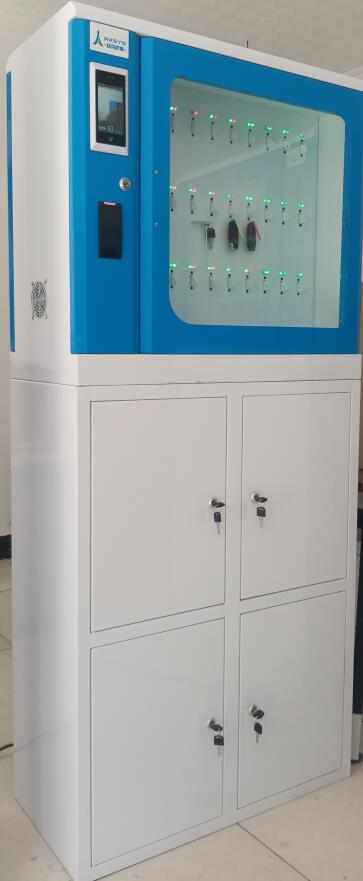

智能钥匙柜 E-Key5 是我公司研发的 E-Key 系列产品中的高端产品，该产品可以精确到对每一个钥匙位的独立授权及管控。

技术指标
一、硬件指标
(1) 技术参数
规格:1850*750*300mm（2017 款、2018 款）
供电电压:AC 110V 或 220V
工作温度:-10~60 摄氏度
供电初始化时间:230VAC 满载时供电初始化时间≤100ms
供电绝缘性:供电绝缘特性，输入端、输出端间：3KVAC
内部线径:系统内部供电线径≥1.0mm
线材:高温杜邦线
电路端线材间距:电路端子线材间距≥1.27mm

(2) 通讯方式及无线加密网络通讯参数
通讯方式:通过 USB 无线自组加密网建立同设备的连接，并通过该加密网络进行同钥匙柜的数据交互，保证数据安全。
发射功率:≤500mW
静态电流:≤0.1μA
发射电流:3～50mA

(3) 传感器参数

每个钥匙位采用独立的 CPU 进行钥匙状态控制钥匙传感器采用 32 位处理器。每个钥匙位具有独立的 EEPROM 或者 FLASH 进行数据存储钥匙传感器内含有独立的RFID 芯片，钥匙位可以通过识别该芯片读取钥匙信息钥匙传感器采用进口光敏树脂材料，零部件精度≤0.1mm，采用高温杜邦线，保证可以承受 12V 3A 电流。

（4）传感器参数

外壳阳极氧化处理，锁体电镀处理，控制电压 9-12V，通电，断电上锁，无残磁，无机械磨损，使用寿命长，电控锁安装有传感器，可以对柜门的开、关状态进行检测收到信号后，执行时间≤50ms。

（5）射频卡识别器

支持 Wiegand 协议，可以单独支持 Wiegand26、Wiegand34、RS232、RS485、等多种通讯方式。支持事件触发，识别卡片时自动上传数据。识别卡片后，响应并上传数据时间≤10ms。能够在硬件、软件平台上同【埃克萨斯钥匙管理系统】无缝对接。  能够支持对IC、ID、HID 卡进行识别。误判率：≤0.0001%


(6) 设备供电及柜体制作参数
    供电：
供电电压:AC 110V 或 220V
工作温度:-10~60 摄氏度
直流调整范围:≤额定电压 10%
过电压保护点:超过额定电压 15%时动作
  柜体：
柜内所有金属件均做防腐处理，柜内使用的材料均为阻燃材料，塑胶配件均具有一定的耐老化性，柜内导线均为铜芯线。

二、软件指标
目前，我公司自主生产的产品支持包括 PC 端、APP 端、网页端、微信端在内的 4 个主要软件及工具平台（1） PC 端

通过 USB 无线自组加密网建立同设备的连接，并通过该加密网络进行同钥匙柜的数据交互，保证数据安全。支持通过 PC 软件对设备钥匙释放时间、闭锁时间进行配置。支持通过 PC 软件对设备钥匙的 LED 灯状态进行设定（亮、灭、闪烁、读取钥匙信息）。持通过 PC 软件对用户进行添加、删除、授权、取消授权操作。支持通过 PC 软件对不少于 5 种钥匙状态进行区分。能够区分钥匙在位、不在位、未启用、禁用、售出等状态。当互联网网络中断时，支持通过自组网进行远程设备操作。  支持通过接驳打印机进行数据和报表的打印工作。支持至少 5 个标签对钥匙信息进行标记。支持通过时间、操作人姓名、卡号、设备名称、至少 5 项钥匙分类信息进行钥匙记录查询。

（2） APP 端（安卓）
采用 Android app 客户端，可以自由下载及卸载应用程序。支持通过手机摄像头对钥匙编码扫描查询钥匙信息。
支持通过 APP 客户端对钥匙信息进行信息绑定、信息修改等操作。支持通过 APP 客户端添加、删除用户。
支持通过 APP 客户端对用户进行授权、取消授权。
支持通过 APP 客户端对钥匙信息进行初始化、信息修改等操作。支持通过 APP 客户端对设备进行添加、删除操作。
支持通过 APP 客户端对钥匙操作、历史记录进行查询。支持通过 APP 客户端通过微信对钥匙进行分享。
支持通过 APP 客户端对钥匙状态进行查询。
支持通过 APP 客户端对子账户进行创建、授权。
（3） WEB 端（网页）
支持通过网页端对账户管辖范围内所有设备的状态监控。
支持通过网页端对账户管辖范围内所有人员信息的显示、管理。  支持通过网页端对账户管辖范围内所有钥匙的信息显示。
支持通过网页端对账户管辖范围内所有钥匙操作记录的显示。

（4） 微信端（增值服务）
支持通过微信进行钥匙信息的分享。支持通过微信进行钥匙的申请。
支持通过微信进行用户账户注册。支持通过微信进行账户登录。
三、运行环境
PC 端：WINOOWs 操作系统，.net framework4.0 及以上框架，至少一个 usb 接口，至少一个以太网口

APP 端：安卓操作系统，需要开放本地储存权限，开放摄像头拍照权限

WEB 端：不限操作系统

微信端：不限
四、功能（设备使用）
1. 人员培训方案
我方保证对现场工作人员进行实时多方面培训，及设备和软件的详细操作并预留我方准    备的 PPT 或流程文档，保证现场人员熟练使用设备
2. 钥匙管理功能
（1） PC 端钥匙管理功能
软件可以实时显示钥匙在位状态。通过红色（不在位）、绿色（在位）、白色（未操作）、    灰色（禁用）标识钥匙状态。
当用户第一次使用埃克萨斯钥匙柜管理系统时，需要使用软件对钥匙传感器进行信息初    始化、信息修改等操作。（五级分类项，用于标记钥匙的来源及其用途）
当用户需要从众多钥匙中寻找或者定位钥匙时，可以通过软件，进行条件搜索进行钥匙    位置的查询。（五级分类查询）
当用户需要标记钥匙时，可以通过至少 5 个标签对每个钥匙进行标记。为了方便用户进行钥匙数据和记录的查询，我们可以通过至少包含操作人、操作时间、    操作动作、钥匙的 5 项标签分类等信息进行钥匙索引
（2） APP 端钥匙管理功能
手机端可以实时显示钥匙在位状态。通过红色（不在位）、绿色（在位）、白色（未操    作）、灰色（禁用）标识钥匙状态。
可以通过手机端对钥匙传感器进行信息初始化、信息修改等操作。  可以通过手机端，进行条件搜索进行钥匙位置的查询。
可以通过至少 5 个标签对每个钥匙进行标记。
钥匙检索索引项至少包含操作人、操作时间、操作动作、钥匙的 5 项标签分类等信息。
可以通过手机端调用手机摄像头对钥匙编码扫描绑定钥匙信息。
可以通过手机端通过微信对钥匙进行分享（增值服务，不适用于本项目）
3. 人员管理、钥匙管理制度、权限划分、增配钥匙
当用户开始使用钥匙管理系统后，需要使用高权限账户进行增加、删除用户。以下为权    限划分：当某些权限不需要对所有人开放，可以通过钥匙管理功能对用户的权限进行修改。当用户使用的用户卡丢失或者更改时，我们可以通过软件对用户卡号进行绑定、解绑定。    当有新员工加入，我们需要为其增加账户时，我们可以使用高权限账户可以对子账户进
行创建、授权。
4. 钥匙与钥匙传感连接方式
为防止用户私自将钥匙传感器与钥匙拆分，采用为防止用户私自将钥匙传感器与钥匙拆分，采用一次性使用的铅封（或塑封）封条对  传感器和钥匙进行绑定
六、操作流程
1. 钥匙领用&归还
设备及钥匙完成信息录入，并投入正式运营后，我们需要通过设备对钥匙和设备的开启  权限分别进行授权操作。我们可以通过手机和 PC 同时进行授权，授权后的数据。
钥匙领用
1.1 钥匙柜E-Key-5 准备&领用
用户在使用钥匙柜前，需要通过钥匙管理软件手机端 APP 或者 PC 端，对钥匙信息、员工信息、账户信息进行录入。
钥匙信息录入完成后，可以通过该分类信息，对钥匙进行搜索，同时也在历史记录  中通过条件来对钥匙信息和记录进行查询。
使用者将钥匙交由钥匙管理员，钥匙管理员将钥匙归位前，应根据实际使用的产品型号，   使用不同的方式进行操作。
使用非钥匙芯片卡的用户，可以通过手机 APP 端及 PC 端寻找对应钥匙位，并点选钥匙的方式，进行钥匙的操作，完成操作人并确认后，系统会将该钥匙信息更新，并生成记录。
使用人通过自己的账户申请钥匙，申请提交后由高权限管理员审核，如审核通过，则打  开柜门并拿取授权的钥匙。如未通过，则无法打开柜门。
完成取钥匙操作，并关闭柜门后，操作完成。
2. 钥匙归还
钥匙柜E-Key-5 归还
钥匙使用完成后，通过卡片打开柜门，随后将钥匙随意插入钥匙库位内，系统会将卡片   内的数据自动读取到软件展示界面，程度节省操作时间。系统会将该钥匙信息更新，并生成记录。
完成取钥匙操作，并关闭柜门后，操作完成。
3. 新增功能
LED 灯绿色：用于检测钥匙是否在位，当钥匙存在时，该位置绿灯亮起，当用户取走该位置钥匙，钥匙不存在时，该位置LED 熄灭。
LED 灯红色：该 LED 主要用于用户错误报警，或者归还钥匙的位置指示。
当用户需要对钥匙进行归还时，识别钥匙上的传感器，系统将该位置的 LED 红色点亮， 用于提示用户需要放置的位置。用户关闭柜门后，系统将熄灭所有红色 LED。
七、详细步骤
1. 钥匙初始化
（1） 钥匙位启用
点击钥匙库位，右侧点击启用按钮，弹出五级分类钥匙对话框。分类五的数据显示  在钥匙库位内。如图所示，
（2） 钥匙位禁用
钥匙位重启（禁用）：用于更正钥匙信息，选择需要更正的钥匙库位，右侧点击禁用按  钮，钥匙库位变更为灰色即禁用成功，随后重新执行钥匙启用操作即可。
2. 身份录入
（1） 硬件操作
在设备读卡器处捕捉卡片信息，捕捉两次即可，设备将捕捉到的信息上传至后台。
（2） 软件授权
管理员于软件端审核比对卡片信息，如对比无误，则授权成功。
3. 钥匙领用操作
（1） 后台验证
通过后台核对录入的卡号信息，如核对正确并通过了后台信息比对，则可取出审核通过的钥匙位。如信息未核对通过或后台未查询到绑定钥匙，则设备不进行开柜操作
（2） 硬件执行
后台验证通过后，设备端执行开柜指令及对应库位钥匙的弹出指令，随后拔出并关闭柜  门即可。
4. 归还钥匙
（1） 后台验证
操作人验证卡片，如后台通过信息的验证，则设备执行开柜命令，操作人将钥匙位  随机插入传感器孔位即可，信息自动更新至对应库位。
（2） 设备执行
设备收到开柜指令，弹开柜门，将钥匙插入传感器检测孔。
（3） 软件更新
后台将卡内读到的数据自动更新至服务端显示界面。
5. 异常处理
如遇现场断电状况，设备无法通过电控开柜拿取钥匙，通过后门强开装置打开柜门，并  通过特定尖细物拨动钥匙锁栓拨叉取出柜内存放的钥匙。
其他异常：根据现场实际情况而定。
八、售后服务
1. 售后服务
（1） 保修期内，我公司产品的直接购买用户，我方提供维修服务。
（2） 保修期内，经渠道商购买产品的，经由渠道商将产品返回后，我方提供维修服务。
（3） 服务条款仅适合中国大陆境内，地区的售后服务事宜依据海外市场售后服务执行。
（4） 地区、海外用户，由渠道商返回大陆境内，采用一江致远国内标准服务执行。
2. 免费服务
（1） 保修期内，我方提供 7*24 小时的终生电话技术咨询、网上技术咨询、邮件技术咨询服务。
（2） 产品软件同用户操作系统存在兼容性问题的，我方提供服务。
（3） 用户购买产品，对操作方法有疑问的，我方提供免费的技术解答。
（4） 针对大客户部门，我方提供免费的上门技术指导。
（5） 针对大客户部门，我方提供免费的使用培训。
3.收费服务
（1） 需要开放接口的，我方需要对身份进行审核，审核通过的，我公司将根据申请人需求提供相应的接口，并酌情收取费用。
（2） 需要我方协助进行二次开发的，我公司视情况提供收费服务。
（3） 需要我方开放底层硬件接口的，我公司视情况提供收费服务。
（4） 需要我方开放软件接口的，我公司视情况提供收费服务。
（5） 需要我方开放服务器接口的，我公司视情况提供收费服务。
（6） 需要我方提供源代码逻辑梳理的，我公司视情况提供收费服务。
（7） 需要提供软件架构的整体解决方案的，我公司视情况提供收费服务。
4.免责条款
（1） 非产品保修期内的产品，我公司无法提供免费服务。
（2） 产品经过人为改装的，我公司无法提供免费服务。
（3） 产品人为损坏，我公司无法提供免费服务。

（4） 产品超规格、违规使用，我公司无法提供免费服务。
