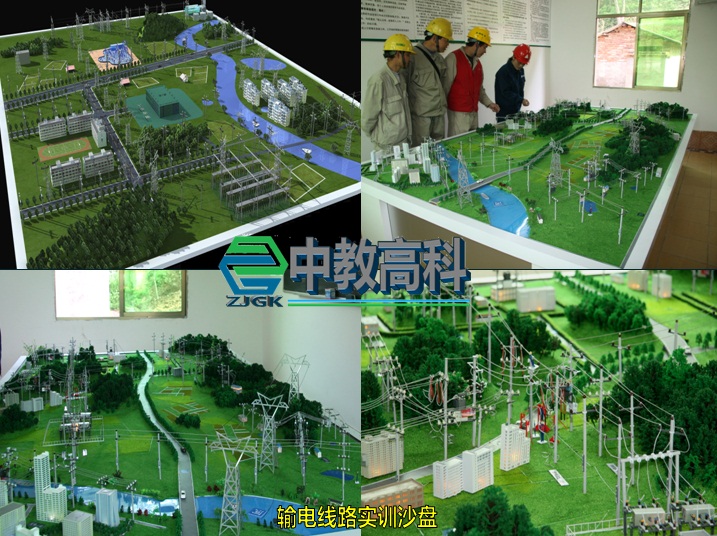

ZJGKDQ52 输电线路场景实训沙盘

1、规格：10000×1200×1350mm（可调整）；

2、参数配置：

沙盘布置结构及细节按实物比例设计，由变压器、电力线路等变换、输送、分配电能设备所组成的部分。

平台包含220kV/110kV/35kV/10kV配电站、220kV/110kV/10kV/以及220/380V输电线路；模拟场景：高山、河流、湖泊、公路、铁路、街道、居民区、基站等环境。包括：

（1）杆塔：根据电压等级、线路回数、地形、使用条件等确定不同的铁塔及杆型；分为直线塔、耐张塔、转角塔、终端杆塔及跨越杆塔、换位杆塔、分歧杆塔；

（2）拉线部分：拉线系统的构成：拉线盘、拉线棒、UT线夹（下把）、拉线、楔型线夹（上把）；线路经林木，应砍伐出通道。送电线路与铁路、公路、河流、管道、索道各种架空线路交叉及接近基本要求，字牌标识数据

（3）导线及其型号：LGJ-150、LGJ-185、LGJ-240；导线与树木之间的最小距离，标识数据；输电线路导线与建筑物之间的最小垂直距离，字牌标识数据；导线与地面的最小距离：分居民区、非居民区；导线与上坡、峭壁、岩石的最小净空距离；送电线路与弱电交叉角；

（4）避雷线及其型号：GJ-25、GJ-35、 GJ-50、 GJ-70；

（5）绝缘子及其联接方式：瓷质绝缘子、玻璃绝缘子、合成绝缘子；横担挂点—直角挂板（U型挂环）—球头挂环（加M销）—绝缘子—碗头挂环（加M销）—悬垂线夹（加R销）—导线；
