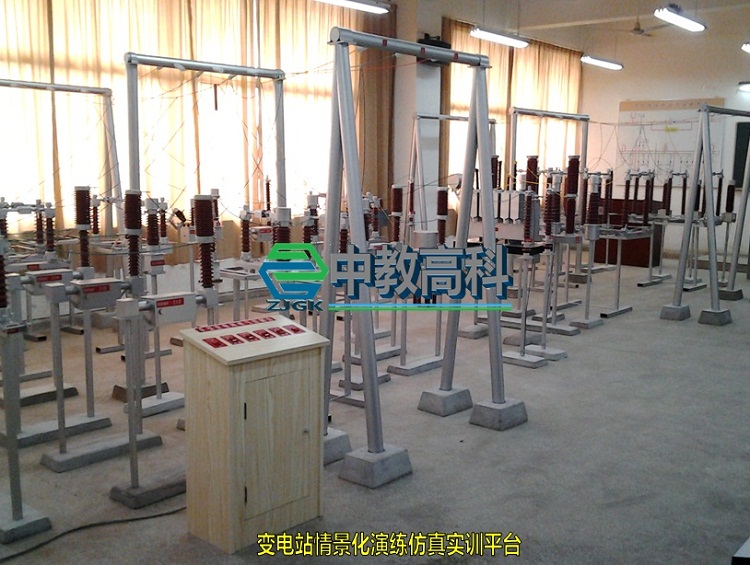

变电站情景化演练仿真实训平台

1、规格：10.0×9.0×2.4米 (高)

2、电源：220V.50Hz，内部使用12V，6V等安全电压；

3、主要材料：PVC、ABS板（棒）材、H/L型钢材等主要构件、主体支架、微型电机、受力构件、传动装置、金属构件，各部件均按实物颜色进口烤漆。主体构架采用H、L型钢质构架；传动部分、受力部分为金属构件。

3、参数配置：

（1）完全按照实际变电站的现场一次设备的外观、功能设计制造，外形尺寸以实际变电站按比例1:4缩小制作：隔离开关、断路器、变压器、互感器、母线、避雷器、中央门形架、出线门形架、支持绝缘子、母线构架、架空线等，模型制作具有一定的金属感；整个变电站布置在一个实训室内；

（2）让学生和学员在真实情景中体验变电站的运行过程，加深记忆，达到提高教学、培训质量的目的；

（3）学员可直接进入变电站站区，动手接线、操作，模拟变电站的接线方式，对变电站实物站场布局、设备组成结构、功能原理的认知与实习，同时可以将实训平台的电气设备任意移动位置、组成不同的接线方式进行模拟实训；

（4）配电装置型号任选：

1）110kV配电实训装置；

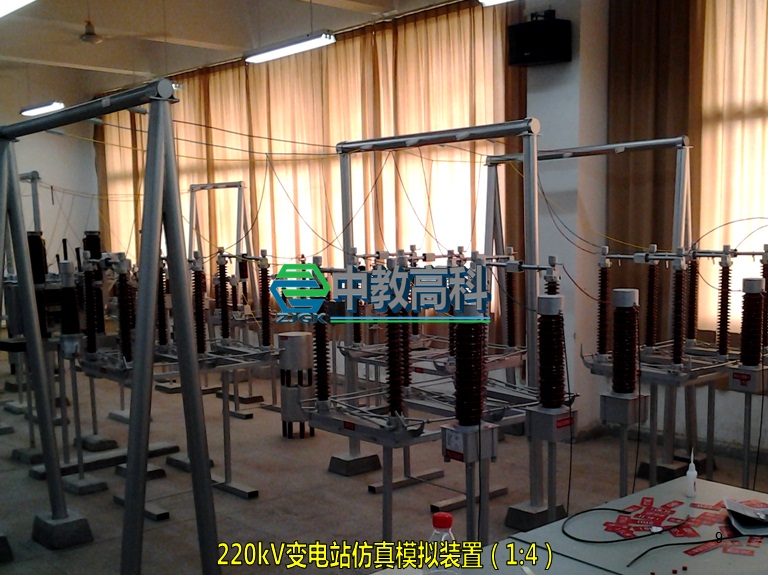

2）220kV配电实训装置；

3）500kV配电实训装置；
