《综合水利枢纽工程仿真模拟实训装置》建设项目

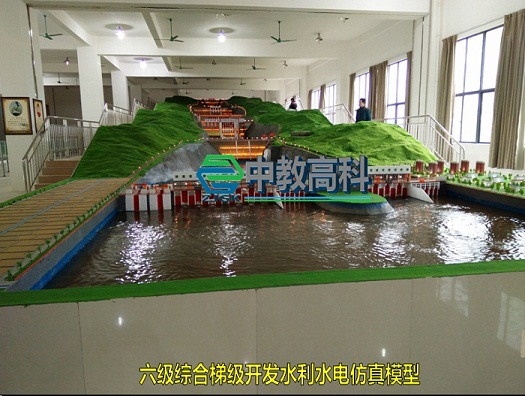

一、仿真展台

为长度25米左右、宽度8米左右的动态展台，布设各类具有典型水利水电工程特色的水电水工工建筑物和灌溉建筑物配套设施。装置分别采用拱坝、土石坝、重力坝、渠系灌溉模拟系统等建筑物内容。

二、操控系统

将操控台一体机放在实训装置旁边，自动演示或由讲解员、参观者通过操控操作来演示。利用控制电脑、功放音响等方便参观者浏览。

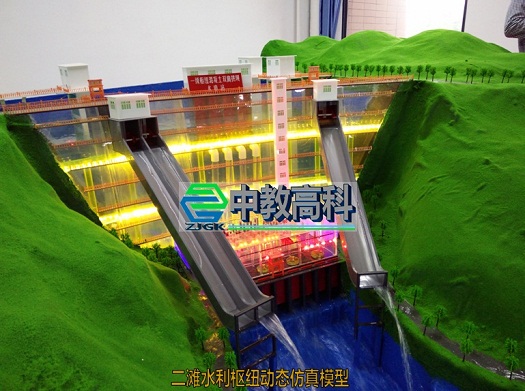

1、拱坝

1）主要内容有：二滩水库河道、水电站引水进口建筑物，河岸自然物、双曲拱坝、加两个对称布置的滑雪式溢洪道，泄洪洞，放空底孔，电站进水口，地下厂房，水轮发电机组布置、升压站、进厂公路、上坝公路、交通桥及枢纽内其他建筑设施；

2）系统底板用玻璃钢材作成，形成一体。主要建筑包括：挡水大坝，表孔泄水的溢流坝段，一座电站的地下厂房，变压器及开关站等。

2、土石坝

1）主要内容有：小浪底工程由水库河道、泄洪建筑物和引水发电组成。

2）泄洪建筑物包括进水塔、导流洞改造而成的孔板泄洪洞、排沙洞、明流泄洪洞、溢洪道、灌溉洞和两级出水消力塘。引水发电也布置在枢纽左岸。包括发电引水洞、地下厂房、主变室、闸门室和3条尾水隧洞，尾水渠及附加升压站，变压器等。

3、重力坝

1）主要内容有：由溢流坝段、非溢流坝段、电站机组、船闸系统之间的连接边墙、导水墙及坝顶上部建筑物组成

2）拦河大坝、泄洪建筑物、发电厂房，水电站进水口建筑物，坝后式水电站，垂直升船机、5级船闸；变压器及开关站，工作桥、公路桥的布置。

4、渠系灌溉模拟系统

1）模型由灌溉渠首工程、输水管道或渠系建筑物和灌溉泵站组成；下游渠道及渠系部分、水闸系统、农业灌溉分配区与排水区

2）包括仿真渠系，包括干渠、支渠、农渠等，进水闸、节制闸、分水闸、泄水闸等渠道、农田水利灌溉区。

3）功能设置；全部通过IC单元联机电动控制过真实动态演示；
