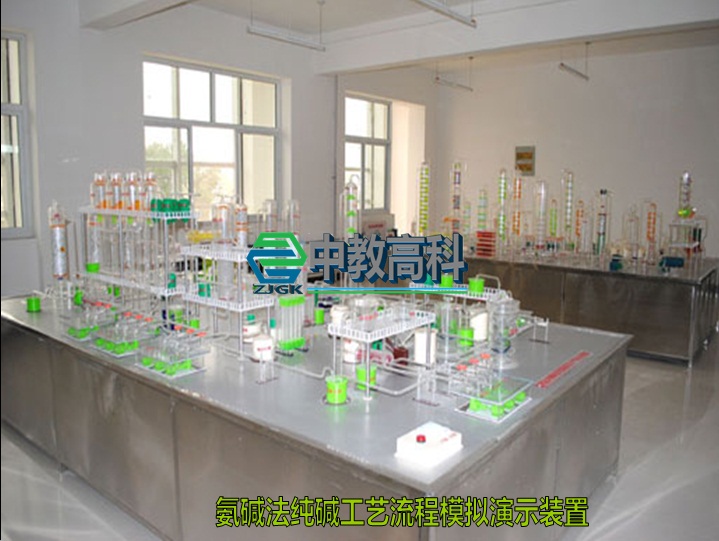

ZJGKHG10纯碱生产工艺流程模拟演示装置

1、规格：3500×2000×1800mm;

2、电源：220V.50Hz,功率：1kW；

3、工艺：氨碱法纯碱工艺流程包括：食盐水制备精制、盐水吸氨、氨盐水碳酸化、重碱过滤洗涤、重碱煅烧、蒸氨等六个单元工段组成；

4、说明：装置采用电动、灯光、立体、标识、色彩等现代化技术；主要反应设备透明立体，水、气、液工质管道采用分色LED灯光工艺流程演示生产过程；带计算机控制软件界面流程、语音讲解配套；氨碱法生产纯碱的原料是食盐和石灰石，燃料为焦炭(煤)。氨作为催化剂在系统中循环使用。原料盐(海盐、岩盐、天然盐水)经精制吸氨、碳化、结晶、过滤，再煅烧即为成品。母液经石灰乳中和后，氨蒸发并回收使用，氯化钙则排放。

（1）ＣＯ２ 气和石灰乳的制备。煅烧石灰石制得生石灰和二氧化碳气；生石灰经消化而制得石灰乳。

（2）原盐化盐制备盐水和盐水的精制。

（3）精盐水吸氨制得氨盐水。

（4）氨盐水的碳酸化制取重碱。来自石灰石煅烧及重碱煅烧的二氧化碳，经过压缩、冷却送至碳化塔制碱。

（5）重碱的过滤及洗涤（即碳化所得晶浆的固液分离）。

（6）重碱煅烧制得纯碱成品及二氧化碳，纯碱水合生产重质纯碱。

（7）母液中氨的蒸馏回收。
