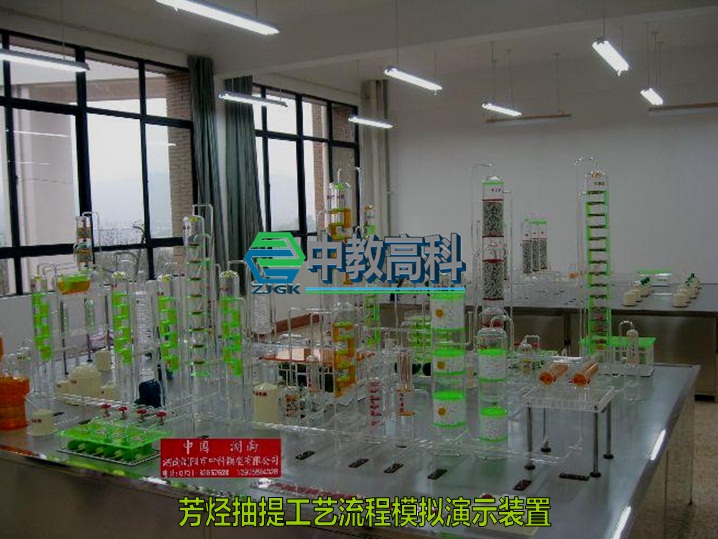

ZJGKHG22芳烃抽提工艺流程实训装置

1、规格：3500×2000×1800mm;

2、电源：220V.50Hz；

3、技术参数：芳烃抽提工艺流程装置主要包括：芳烃抽提、芳烃精馏、溶剂油系统等三个系统组成；

装置采用电动、灯光、立体、标识、色彩等现代化技术；主要反应设备透明立体，水、气、液工质管道采用分色LED灯光演示生产过程；如需带计算机控制软件界面配套演示流程、语音讲解配套;

芳烃抽提采用环丁砜作溶剂，装置采用四塔流程，即芳烃抽提、溶剂回收、水洗系统流程;脱戊烷油经过加热进入脱重组分塔塔顶气冷却后进入脱重组分回流罐，罐低塔内油一路打回流，另一路进入抽提塔。脱重组分塔底油升压冷却后出装置。抽提塔塔顶流出的非芳烃冷却后进入抽余油水洗塔，水洗塔顶部流出的非芳烃，一路返回水洗塔进料线，另一路进入溶剂油系统。水洗塔底部水压入水汽提塔内。抽提塔低流出的第一富溶剂进入汽提塔。塔顶气与来自水汽提塔的含烃水蒸气和来自精馏系统的拔顶苯混合，进入汽提塔顶罐，罐中油送入抽提塔底部。汽提塔底流出的第二富溶剂进入回收塔中。回收塔顶气冷却后进入回收塔回流罐，然后进入精馏系统。回流罐中的水进入抽余油水洗塔。回流罐中少量干气抽空器冷凝水罐。冷凝水罐中的水送出装置，油排入地下溶剂线。回流塔底的贫溶剂分三路：一路进溶剂再生塔以除去溶剂中因老化而形成的胶质和聚合物等杂质，一路作为一次溶剂经水汽提塔底重沸器进入抽提塔，另一路作为二次溶剂进入汽提塔。
