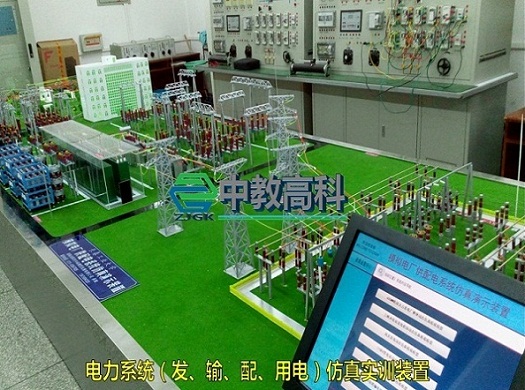

电力系统仿真模拟实训系统模型

电力系统模型是由发电厂模型、输电网模型、配电网模型和电力用户模型组成的整体，是将一次能源转换成电能并输送和分配到用户的一个统一系统。输电网模型和配电网模型统称为电网，是电力系统模型的重要组成部分。发电厂模型,将一次能源转换成电能，经过电网将电能输送和分配到电力用户的用电设备，从而完成电能从生产到使用的整个过程。

输电网模型,是电力系统中最高电压等级的电网，是电力系统中的主要网络（简称主网），起到电力系统骨架的作用，所以又可称为网架。在一个现代电力系统中既有超高压交流输电模型，又有超高压直流输电模型。这种输电系统通常称为交、直流混合输电系统模型。

配电网模型,是将电能从枢纽变电站直接分配到用户区或用户的电网，它的作用是将电力分配到配电变电站后再向用户供电，也有一部分电力不经配电变电站模型，直接分配到大用户，由大用户的配电装置模型进行配电。

1、发电系统模型

——火电模型：锅炉模型－汽轮机模型－发电机模型

水电模型：水库模型－水轮机模型－发电机模型

核电模型：核反应堆模型－汽轮机模型－发电机模型

其它风能模型、地热能模型、太阳能模型、潮汐模型等

2、电力网模型

——是由变压器模型、电力线路模型等变换、输送、分配电能设备所组成的部分。

设计500kV、220kV、35kV变电站模型图按比例缩小制作；装置外观：按500KV变电站模型图纸制作，完全按实际升压站现场一次设备的外观和功能设计制作。外形尺寸以实际变电站按比例缩小制作；具有一定的金属感；

   装置上接线带有36V.24V.6V.直流电，可以模拟送电、验电、挂地线等正常操作，同时可以实现带电挂地线、带负荷拉合刀闸、线路短路等误操作事故现象，均在计算机软件系统的配合、支持下实现。 升压站中的部分线路中的隔离开关可以电动操作，模拟开关做分合、开闭动作；断路器用红、绿灯表示开关的合闸、分闸，可以在计算机指令下完成开关的操作.并有信号反馈的控制机上显示，模拟板上清晰显示操作实时状态、语音同步讲解。

   220kV变电站模型有三个电压等级，分别为220kV、110kV和35kV三个额定电压等级；220kV有五回线与电力系统相联。采用双母线代旁路接线，母联与旁路合用一台断路器。110kV共有七回出线，其中三回与电力系统相联，四回向地区电网或大用户供电。采用双母线代旁路接线，设有专用的旁路断路器。35KV有五回出线，另有四组电容器用于无功补偿。采用单母线分段代旁路接线，分段与旁路合用一台断路器。变电站设有容量为120MVA的三绕组主变压器两台，采用有载调压方式。外形尺寸以实际变电站按比例缩小制作，具有一定的金属感；

   110kV变电站模型有三个电压等级，分别为110kV、35kV和10kV三个额定电压等级；110kV采用内桥接线。35kV采用单母线分段接线，10KV采用单母线分段接线。变电站设有三绕组主变压器两台。外形尺寸以实际变电站按比例缩小制作，具有一定的金属感； 寸以实际变电站按比例缩小制作，具有一定的金属感；

2、供配电模型

——则是将变电站出来的高压电能（6kV模型、10kV或35kV模型）分配至用户，电能送到用户区时，需要经配电变压器降压至380（220）伏时，才可被用户直接使用、语音同步讲解。配电线路又分为架空线路和地下电缆，布置地下电缆；配电网是将系统的电能传输给电力用户；配电网采用采用环状式布置供电系统；经高压配电线送到用户配电变电所降压至380V低压，供用电设备使用；模拟演示送电过程，可以在计算机指令下完成开关的操作.并有信号反馈的控制机上显示，模拟板上清晰显示操作实时状态、语音同步讲解。
