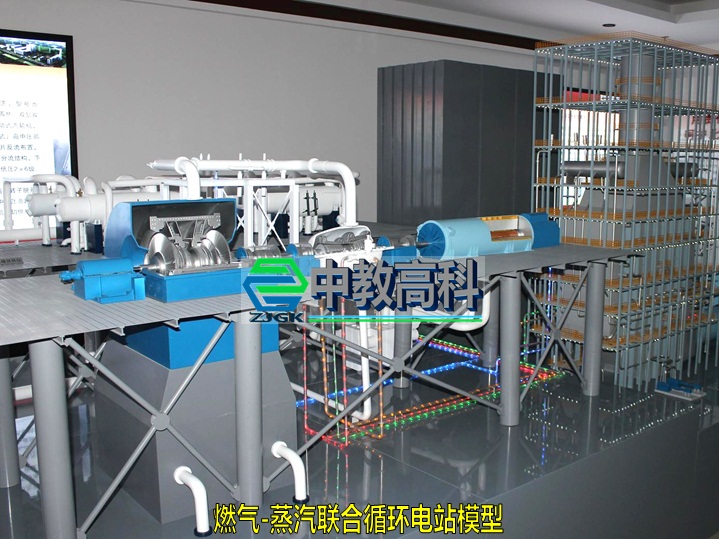

ZJGKND03-燃气-蒸汽联合循环发电机组模型系统

燃气-蒸汽联合循环发电机组仿真模型模拟系统采用GE公司9F机组为原型模拟，通过软硬结合（机组演示模拟模）；以计算机技术、图形图像技术、多媒体技术等相关技术知识为支撑。

    通过学习、观摩、参观机组仿真模拟模型；让参观者熟悉燃气发电机组系统构成、工艺装置及工作原理、设备结构，初步熟悉机组系统工艺功能。

一、燃气-蒸汽联合循环发电机组模型系统参数：

1、电厂机组实训模拟设备：6×1.5×2米；

2、设备电源：220V.50HZ,功率500W。

3、主要材质：进口聚氨脂、钢材、演示系统、语音系统；工艺中灯光采用LED实现。本装置采用电气动态运转、演示。

4、中控中心：触摸计算机

5、燃气-蒸汽联合循环发电机组模型主要设备：

燃气轮机、蒸汽轮机、发电机、余热锅炉四种主要设备组成了燃气—蒸汽联合循环发电系统模型，这四种设备的组合布置有多种方式，主要的分类方式是按轴系布置来分，一种是单轴布置方案，一种是多轴布置方案。

（1）燃气轮机模型：

PG9351FA型燃气轮机整体式单轴结构型式，即压气机、燃烧室和燃气透平，包括压气机进气机闸和燃气透平的排气扩压机闸，连接为一个整体安装在同一个底座上。辅助设备，如润滑油系统、冷却水系统、燃料系统、启动系统、传动齿轮箱等都安装在底座上。

（2）蒸汽轮机模型：

蒸汽轮机是哈尔滨汽轮机厂设计的国内单机功率最大的联合循环供热机组，型号为LN275/CC154 11.49/0.613/0.276/566/566，为三压、再热、单轴、两缸两排汽、抽汽、凝汽式蒸汽轮机。

（3）余热锅炉模型：

余热锅炉为杭州锅炉厂引进美国N/E公司技术，设计型号为NG-S209F-R，型式为三压、再热、卧式、无补燃、自身除氧、自然循环和炉岛紧身封闭的余热锅炉。

（4）发电机模型：

发电机定子采用1/4剖面处理，能看见定子结构，转子结构回路清晰可见。发电机励磁碳刷，轴电压、轴电流碳刷清晰可见。
