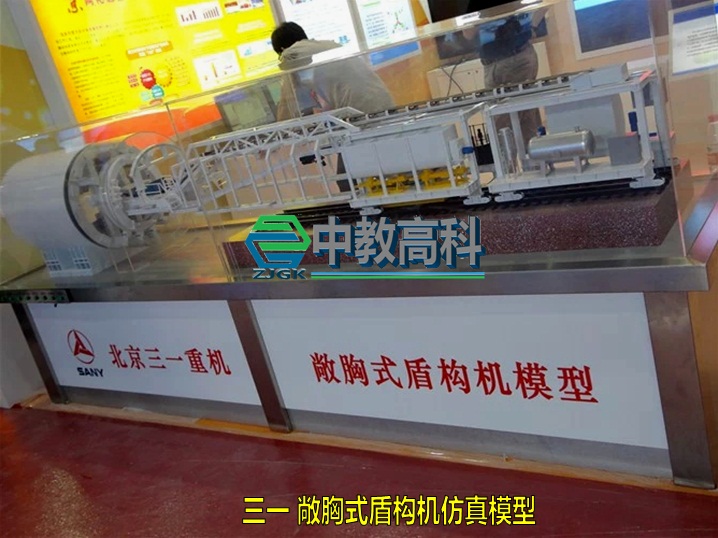

ZJGKDD01-土压平衡盾构机模型实训装置

盾构机仿真模拟实训装置选用土压平衡盾构机原型作为制作蓝本，按比例设计加工制作；通过观摩学习与操作演示，适用于大中专院校教学实验、培训等多层次课堂实训教学，培养复合型、交叉型的人才。

设备集演示实训教学、三维虚拟仿真培训系统于一体，实现了仿真模拟通过计算机操控演示得到各系统设备运行控制功能。

盾构机仿真模拟实训装置采用先进高档的工业材料和多种技术媒体、机械、电子与现代化装饰手段相结合，具有真实性，形象性；光电效果、形色材相结合，精细设计制作。使模拟演示仪在设备展示、教学培训过程中发挥积极的作用。

1、装备：设备采用高仿真立体比例制作；包括盾构机立体模拟模型、计算机站、投影仪、教学软件系统、三维虚拟盾构机结构施工仿真展示、多媒体演示系统等。

2、尺寸：盾构机壳体外径：750mm机壳厚度：10mm；长度：9000mm（最终长度根据实际情况可以进行适当调整）采用有机玻璃制作，表面喷2k金属漆，支撑架采用不锈钢制作；

3、电源：220V.50Hz；具有漏电流保护，安全符合国家标准。

4、材料：不锈钢.亚克力、ABS、金属铜、铝合金、有机玻璃等；表面为汽车烤漆，不锈钢本色酸洗钝化，铝合金阳极氧化或汽车烤漆，确保模型表面颜色的稳定和持久主要构件、主体支架、其他受力部分、传动装置使用金属构件，各部件均按实物颜色喷漆，皮带机循环转动.采用金属铜制作，表面处理为白色。

5、指标：

设备参照土压平衡盾构机图纸布局按比例加工达到全景展示，采用诠释了系统布局的主要结构特点，并以文字说明、标牌、标识、光学材料、语音讲解的方法演示了各系统的构成，参观此模型使人有种身临其境的感觉。

（1）各构件表面处理油漆材料为进口汽车烤漆：模型喷漆技术为多道环节，经过抗氧化表面处理，以便增强漆膜的黏附牢度。模型主体在材料采用工程硬塑、金属构件、珠光有机玻璃技术为主，配灯光演示控制系统。制作工艺上以焊接或螺丝紧固。模型在运输、包装上采用泡沫挤压固定，施工现场安装。模型可接触部分电压不高于12V。模型部件可用电脑雕刻机切割制作，部分是纯手工制作。

（2）土压平衡盾构机的基本装置为切削刀盘及其轴承和驱动装置，开挖室以及螺旋输送机等，能实现的动作：刀盘360度连续转动、皮带机循环转动，螺旋输送机转动（部分透明、可以看到螺旋转动）、管片拼装机360度转动、推进油缸可以伸缩、盾尾部分透明、可以通过动态结构完成管片拼装，配套台车来回运动、管片运输车可以来回运动、前盾移动（包括前进，复位）。

（3）动态仿真演示：刀盘持续旋转，被切下的渣土经刀槽进入泥土仓，被切削下来的碴土充满泥土仓，碴土由螺旋输送机从泥土仓中运输到皮带输送机上，后由皮带输送机运输至渣土车的土箱中，再通过竖井运至地面。此操作过程要完全按照流程。碴土采用2毫米圆形亚克力颗粒表示。

  （4）中盾装有推进油缸，分成六组。通过控制油缸杆伸出提供盾构机向前的掘进力，在操作室中可单独控制每一组油缸伸出长度，操控盾构机直行，左行、右行、上行，下行。通过激光线表现出运动的掘进中盾构机的轴线。

（5）盾构机操作室内的操作控制台和盾构机可移动装置旁边的现场控制台，如管片拼装机、管片吊车、管片运送小车等用来操作演示，实现各种功能。操作控制台上有控制系统电脑显示器、实现各种功能的按钮、调整压力和速度的旋钮、显示压力或油缸伸长长度的显示模块界面及各种钥匙开关等。

（6）盾构机模型内部为202不锈钢材料框架（矩形管或者圆管，不锈钢国标厚度≥1mm），方便整体运输和拆装。外表面设置装饰板料，喷漆或者用原色，漆面光亮平滑，达到钢琴烤漆色泽，边角处理到位。灯光效果，采用LED发光源，亮度要求可以做一定的调整。动作机构，如运输车辆，有单线路控制，当屏幕内控制点到介绍设备运行的时候，运输小车开始运动。LED灯光模拟演示物料走向，灯光连续，高亮度的灯带。设备模型上的栏杆，罐体制作精良。外部喷漆，光泽明显，平滑，达到汽车外壳的烤漆效果。设备运送区域采用模块化独立分区拆装设计，便于维护和拆装修补。
