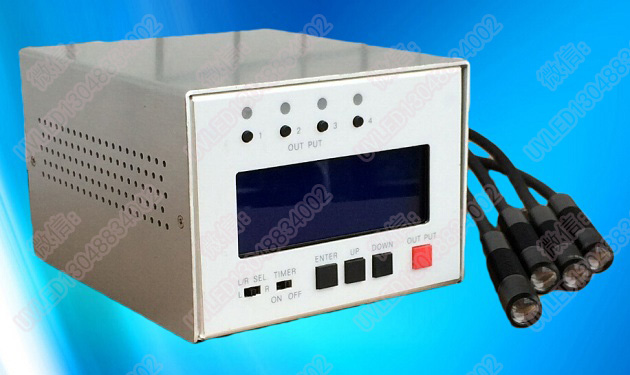

维海立信四通道点光源型UV LED光固化装置(简称:UV LED点光源)LX-D40是我司研制的具有国际领先水平的UV LED光固化装置。UV LED点光源LX-D40是通过以进口紫外LED为光源的紫外线对UV树脂(UV胶、墨水、粘着剂、涂料)进行照射，实现使树脂迅速硬化的紫外线装置。通过对涂抹在CD、MD、DVD播放器的透镜、笔记本电脑等液晶面板等微小面上的UV树脂进行集中照射UV光，实现精密结合。
产品特性：
■ 照射功率9999mW/cm2以上的高输出
照射强度·照射范围扩大。可缩短生产间隔时间。
■ 20,000小时的光源寿命
相当于以往灯管寿命的6倍以上，可以降低运行成本。
■ 无温度上升的紫外线硬化
光源使用的是LED紫外单一波长，不包含红外线，因此没有对工件的热损失。
■ UV强度稳定功能
即使周围的温度及LED的温度发生变化，也可以稳定地保持UV强度。
■ 安装简单的LED光头部
LED光头为φ12-80L(mm)，容易安装在治具中，通过将LED光头固定在治具上，可以控制过热，并提高UV强度。
■ 即使在无尘室内也可以使用的无冷却风扇结构
不需要排气处理
■ 具有自检功能
若出现非正常操作或照射头出现断路、短路等，系统将发出警报。
■ 独立4光头的可编程UV照射
可以独立控制各LED光头，也可以全部或组合控制各光头。
应用领域:
● 光学行业
镜片胶合及透镜组，棱镜，光学引擎装配；显微镜，内窥镜，红外仪，夜视仪，探头装配等。
● 光通讯行业
无源器件(各种玻璃封装结构粘接或灌封、微小元件的固定)粘接。
有源器件(同轴器件、激光准直器)粘接。
● 微电子及半导体行业
LEC液晶灌封、管脚及FPC粘接固定、传感器生产、手机元件装配、硬盘磁头装配、马达及元件装配、元件(电容、电感、各种插
件、螺丝、芯片等)精密电子制造。
● 医疗行业
各种导管粘接及器械精密粘接。
● 科学研究
光催化、光激发、光合作用及各种科研实验等。
|
型 号 |
LX-D40 |
|
|
照射头链接数量 |
1-4支独立LED照射光头 |
|
|
照射模式 |
手动模式 |
照射时间(循环照射,不停止),照射功率(10%到100%) |
|
自动模式 |
照射时间范围:0秒到9999.9秒(间隔时间0.1秒)按设定的时间完成照射。输出功率:10%到100% |
|
|
外部控制 |
方式 |
I/O端口(可与PLC、机器人进行通信) |
|
外部输入 |
照射启动/停止,紧急停止,联锁,单独/全部启动/停止,产品品种切换,脚踏开关可控制照射开始/结束 |
|
|
外部输出 |
UV照射输出,照射报警, +5V输出信号 |
|
|
显示内容及方式 |
采用LCD显示,显示通道数,照射功率百分比,照射设定时间,监控温度,故障状态编号,照射模式 |
|
|
警报显示内容 |
非正常操作(如未断电，插拔照射头),漏电警报,断路/短路警报等 |
|
|
冷却模式 |
无风扇自然冷却 |
|
|
电压使用范围 |
AC适配器:INPUT:100V-240V 50/60HZ OUTPUT:7.5V 4A |
|
|
消耗电力 |
15W |
|
|
使用温度/温度范围 |
0℃到45℃(85%以下无凝霜) |
|
|
保存温度/温度范围 |
0－10℃到60℃(85%以下无凝霜) |
|
|
控制器尺寸 |
W*H*L(121X110X80mm) |
|
|
重 量 |
约1KG |
|
照射头技术参数：
|
光斑直径(mm) |
φ3 |
φ4 |
φ6 |
φ8 |
φ10 |
|
|||||
|
推荐照射工作距离(mm) |
10 |
10 |
15 |
15 |
15 |
|
|||||
|
最大照射强度(峰值) (mW/cm2) |
9600/12000 |
5600/8000 |
2800/3500 |
1600/2800 |
980/1600 |
|
|||||
|
波 长 种 类 |
365/385/395/405/420/470/520nm±5nm |
|
|||||||||
|
光源推断寿命 |
20000-40000小时 |
|
|||||||||
|
输出光强范围 |
10-100% |
|
|||||||||
|
冷却方式 |
自然冷却(国际领先的自然冷却散热技术) |
|
|||||||||
|
光 源 类 型 |
原装进口高能量LED |
|
|||||||||
|
环境温度/温度范围 |
0°C到45°C(85%以下无凝露) |
|
|||||||||
|
保存温度/温度范围 |
-10°C到60°C(85%以下无凝露) |
|
|||||||||
|
建议夹具安装位置 |
照射头尾部(无散热环处) |
|
|||||||||
|
注:1、固定于标准安装配件上,环境温度25℃,100%输出时。 |
|
||||||||||
